分散アラーム管理用のユーザーインターフェイスの作成

HMIデバイス上で分散アラーム管理を備えたアプリケーションを作成できます。分散アラーム管理とは、ローカルデバイスで発生するアラームとネットワーク内のデバイスで発生するアラームの両方が一元的に処理されることを意味します。アラーム情報は、データソース接続を介して交換されます。各接続はプロキシサーバーによって拡張されます。アラーム情報については、ネットワーク内のすべてのアラームを単一のアラーム要素で表示できる視覚化を作成できます。これにより、ユーザーはネットワーク内のすべてのデバイスを中央の場所から1つのアラーム要素で明確に整理された視覚化で監視できます。

次のセクションでは、ネットワーク化されたPLCのアラーム視覚化を使用してHMIアプリケーションを作成する方法を段階的に説明します。

ネットワーク内のリモートアプリケーション

初期状況：ネットワークには、複数のPLCがあり、そのアプリケーション（コントローラープログラムに加えて）にはそれぞれ独自のアラーム管理があります。アプリケーションでは、アラーム状態がチェックされ、該当する場合はアラームがトリガーされます。アラーム情報が記録されます。これらのリモートアプリケーションは実行中です（緑色でマークされています） [run]）。

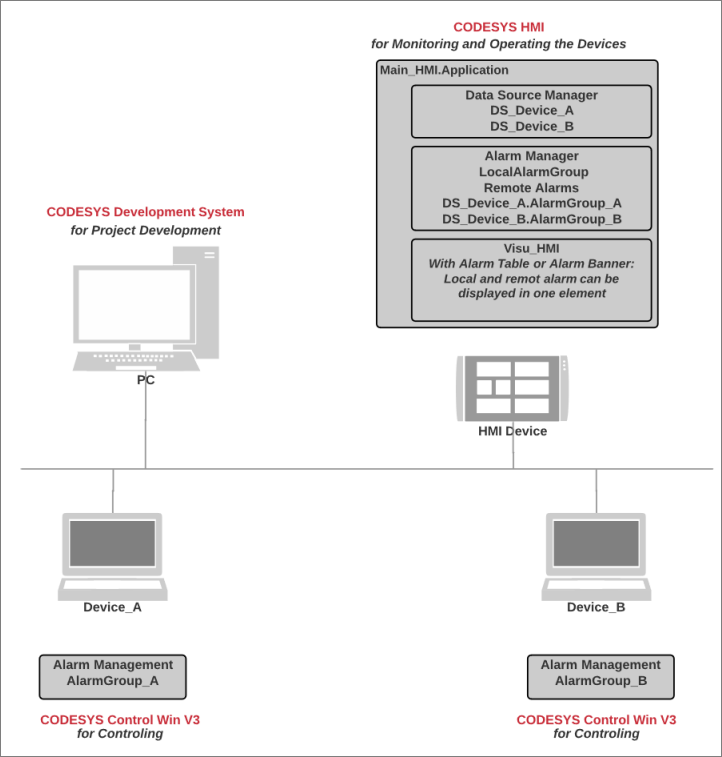

次の画像は、そのようなネットワークの例を示しています。

ヒント

その後HMIアプリケーションを更新せずにリモートPLCのアラームグループにアラームを追加すると、誤った、または不完全に表示されたアラーム情報が送信される可能性があります。これは、リモートPLCのアラーム設定の下にアラームクラスまたはアラームグループを追加した場合にも発生します。

したがって、リモートアラーム設定に変更を加えた後、HMIアプリケーションを更新することをお勧めします。

HMIアプリケーションの作成

の中にデバイス表示し、最上位ノードを選択します DistributedAlarmManager。
クリックデバイスを追加。
ダイアログが開きます。
選択する CODESYS HMI HMIデバイスとして。
名前を指定します（例： Main_HMI）。
クリックデバイスを追加ボタン。
デバイスが作成されます。
の中にデバイス表示し、アプリケーションを選択します。
クリックオブジェクトの追加→データソースマネージャー。
新しいオブジェクトを選択し、リモートPLCごとにその下にデータソースを挿入します。接続を選択します（例： CODESYS シンボリック）。

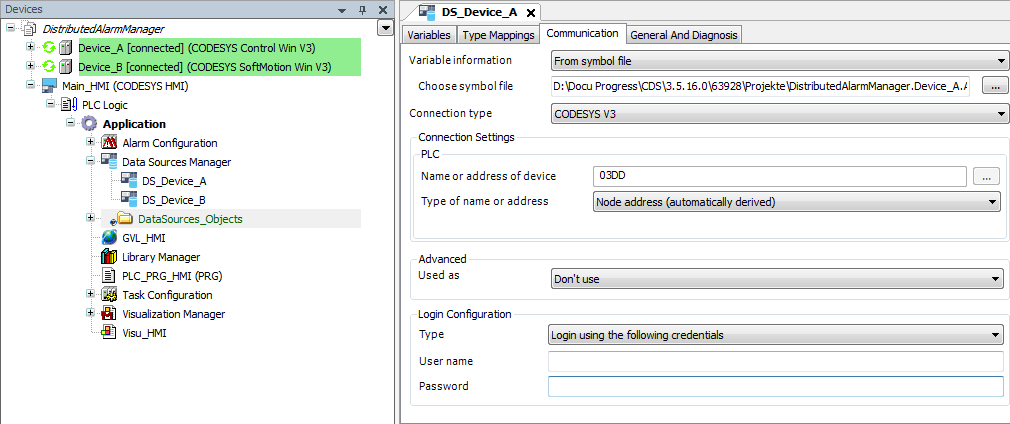

リモートPLCへのデータソース接続が構成されます。
リモートデバイスへの接続は、データソースを介して利用できます DS_Device_A と DS_Device_B。これで、アラーム設定を拡張できます。
ヒント
データソース接続の設定方法に関するすべてのオプションの説明については、「データソースマネージャー」の章を参照してください。

ローカルアラーム設定の設定

の中にデバイスビューで、HMIアプリケーションを選択します。
クリックオブジェクトの追加→アラーム設定。
新しいを選択しますアラーム設定オブジェクトをクリックしてクリックしますオブジェクトの追加→リモートアラーム。
The リモートアラームを追加するダイアログが開きます。 The 使用可能なすべてのアラームクラスとグループを追加しますオプションが選択されています。
設定を確認してクリック追加。

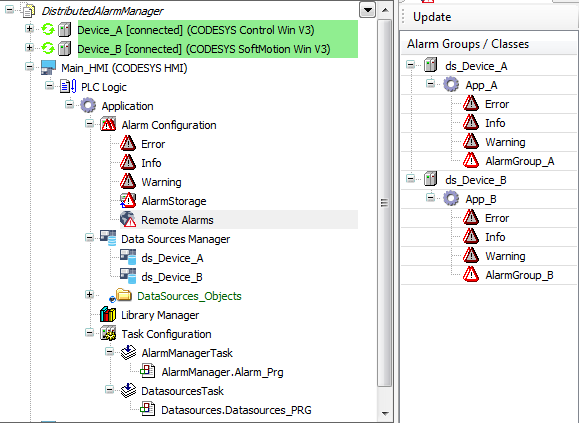

The リモートアラームオブジェクトがアラーム設定の下に挿入されます。リモートアラーム管理がエディタに表示されます。情報はデータソースによって作成されます。

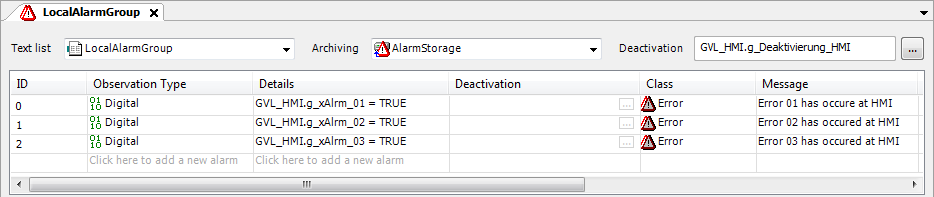

アラーム設定の下に、ローカルアラームグループを追加します LocalAlarmGroup そこでアラームを定義します。
例：
この例では、アラーム変数はでグローバルに宣言されています GVL_HMI。

HMIのローカルアラーム設定により、ローカルおよびリモートのアラーム情報にアクセスできます。アラーム情報は、データソースごとに起動されるプロキシサーバーを介して交換されます。アラーム管理が分散されています。

これで、アラームテーブルまたアラームバナー要素。

アラームテーブルで視覚化

アプリケーションの下に視覚化を追加します。
をドラッグしますアラームテーブル視覚化への要素。
次のプロパティを構成します。
財産：情報源： <ローカルアプリケーション>
アラーム要素は、ローカルアラーム設定に割り当てられます。ローカルアラーム設定にはリモートアラームオブジェクト、リモートアラーム情報も視覚化できます。
を選択高度のオプションプロパティ見る。
アラームテーブルのすべての視覚化プロパティが表示されます。

インターフェイスエディタで、視覚化の制御変数を宣言します。

VAR
    bAckSel : BOOL;
    bAckVisible : BOOL;
    bHistory : BOOL;
    uiCntAlrm : UINT;
END_VAR

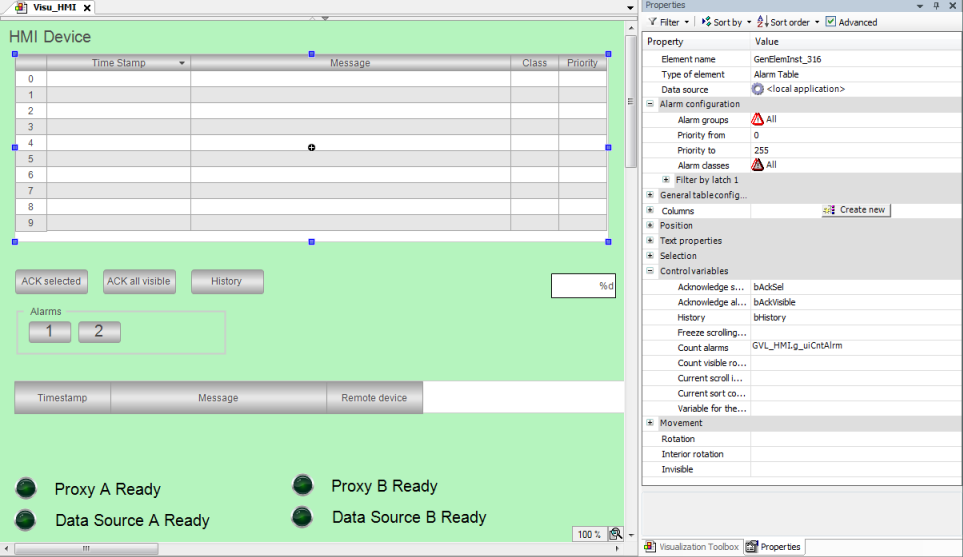

. を構成します制御変数次のようにプロパティ：
- 制御変数、選択したことを確認する財産： bAckSel
- 制御変数、目に見えるすべてを認める財産： bAckVisible
  制御変数、歴史財産： bHistory
  制御変数、アラームを数える財産： uiCntAlrm : UINT;
The 選択したことを確認する制御変数は、テーブルで選択されたアラームの確認応答を担当します。
The 目に見えるすべてを認める制御変数は、目に見えるアラームの確認を担当します。
The 歴史制御変数は、履歴順に変数の表示をアクティブにします。
をドラッグしますボタン視覚化への要素を3回。
ボタンを構成します。
. 最初のボタン：
- テキスト、文章財産： Acknowledge Selected
- 入力構成、トグル財産： bAckSel
. 2番目のボタン：
- テキスト、文章財産： Acknowledge All Visible
- 入力構成、トグル財産： bAckVisible
. 3番目のボタン：
- テキスト、文章財産： historical Display
- 入力構成、トグル財産： bHistory
アラームテーブルが設定されます。ユーザーはボタンを使用してアラームを確認できます。

アラームバナーで視覚化

ビジュアライゼーションを開きます。
をドラッグしますアラームバナー視覚化への要素。
次の設定で要素を構成します。
財産：情報源： <ローカルアプリケーション>
次の設定が自動的に設定されます。
アラーム設定、アラームグループ財産：全て（ディフォルト）
アラーム設定、アラームクラス財産：全て（ディフォルト）

HMIアプリケーションの実行

要件：アプリケーションがリモートPLCにダウンロードされ、実行されている。

クリックシンボル。
HMIアプリケーションがコンパイルされます。
クリックシンボル。
アプリケーションがHMIデバイスにダウンロードされます。リモートデバイスへのデータソース接続が確立されます。データソースのプロキシサーバーが起動します。
スタートをクリックシンボル。
HMIアプリケーションが実行されます。視覚化が始まります。すべてのプロキシサーバーがアクティブになるとすぐに、ネットワークに分散されているすべてのアラームがアラーム要素の中央に表示されます。ユーザーはアラームを一元的に確認できます。

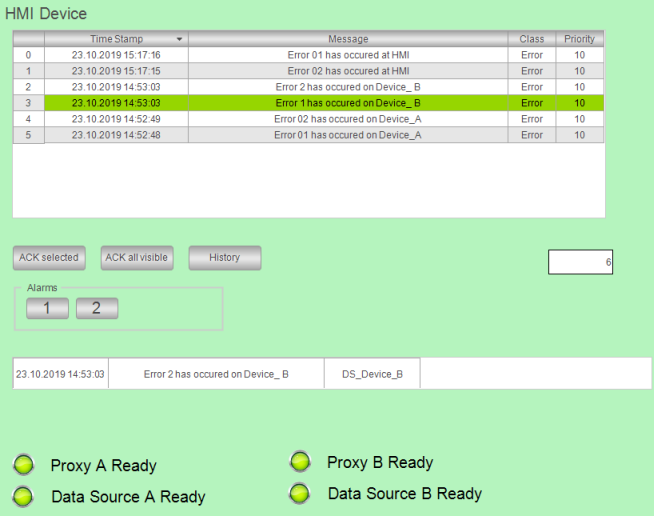

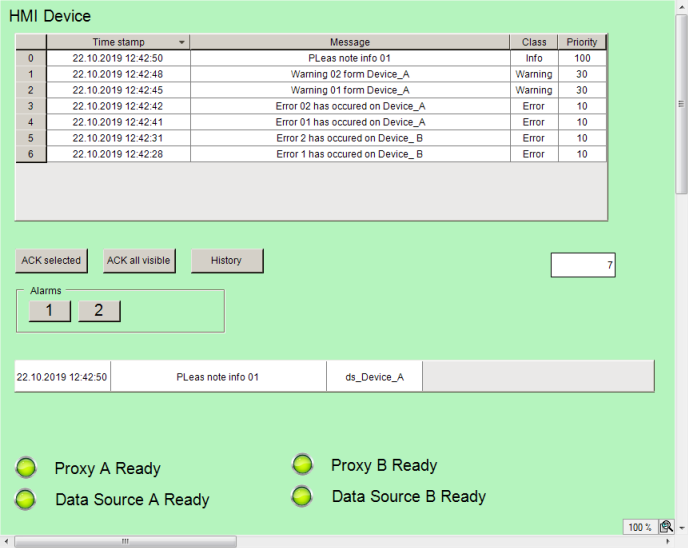

例：
ビジュアライゼーションはHMIデバイスで実行されており、データソース接続を介してリモートアラーム管理と情報を交換する分散アラーム管理（ローカルアラーム構成で設定）を備えています。ネットワークのすべてのアラームは、アラームテーブルにまとめて表示されます。アラーム要素は、「」のローカルアラーム設定で設定したすべてのアラームを表示します。リモートアラーム"オブジェクト。これにより、アラームが均一に表示されます。リモート表示オプションを転送して受け入れることもできます。
