視覚化要素: コンボボックス、整数

シンボル：

カテゴリ：共通コントロール

この要素はリストボックスとして値を表示します。ユーザーがエントリをクリックすると、そのエントリのIDが整数変数に書き込まれます。リストボックス内のエントリはリストから取得でき、画像プールからの画像も含めることができます。

注記

0_Sample_Project 配列とテキストリストを組み合わせたリストボックスに関するサンプルプロジェクト

要素のプロパティ

すべての要素プロパティが利用可能ですか?

すべてのプロパティは、高度なオプションまたはすべてのカテゴリーフィルターインプロパティ。

要素名	例： `List of product numbers` ヒント要素リスト内で要素がより早く見つかるよう、要素に個別の名前を割り当てます。
要素タイプ	コンボボックス、整数

位置

位置は、視覚化ウィンドウにおける要素の位置とサイズを定義します。これは直交座標系に基づいています。原点はウィンドウの左上隅にあります。水平X軸の正方向は右方向、垂直Y軸の正方向は下方向です。

X	要素の左上隅のX座標（ピクセル単位）例：`10`
Y	要素の左上隅のY座標（ピクセル単位）例：`10`
幅	ピクセル単位で指定例：`150`
身長	ピクセル単位で指定例：`30`

ヒント

ボックスをドラッグして値を変更できますシンボルをエディター内の他の位置に移動します。

変数

コンボボックスで編集する変数

リストに一致するテキストを表示するには、対応するテキストリストも構成する必要があります。

テキストリストをサポートする列挙を使用する場合、追加のテキストリストを設定する必要はありません。

変数 (整数データ型)。数値 ID のみ使用できます。
例：
PLC_PRG.iIDComboboxEntry
PLC_PRG.eStateTrafficLight (以下の例を参照してください ”TrafficLight“)
テキストリストをサポートする列挙変数
例： PLC_PRG.eMyCombobox
列挙変数を選択すると、データ型が自動的に補完されます。

テキストリスト

拡張されたコンボボックスにエントリが表示されるテキストリストの名前。

最大 32766 件のエントリを表示できます。

文字列としてのテキストリスト識別子
例：
'TextList_A'
'TrafficLight' （見る TrafficLight 下記に例を示します）
テキストリストのIDは、次の値の範囲内である必要があります。 DWORD または DINT。
空白
- テキストリストをサポートする列挙変数が変数財産
- 画像プールが1つだけ表示されている場合

画像プール

コンボボックスのエントリとして画像が表示される画像プールの名前

例： 'ImagePool_A'

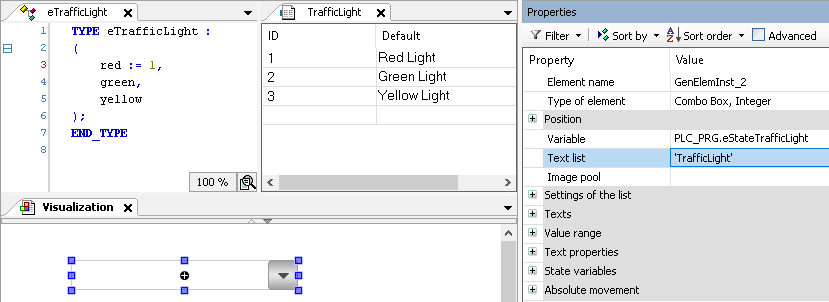

例 28. 例

TrafficLight

リストの設定

ビジュアライゼーションユーザーが要素をクリックすると展開される表示リスト。

行数設定	スタイルから：明示的：そうして表示されている行の数その下にプロパティが表示されます。
表示されている行を数える	ここで定義されたコンボボックスリストの表示行数整数リテラル例： `5` 変数（整数データ型）例： `PLC_PRG.iNumberOfVisibleRows` 注記宿泊施設は、行数設定プロパティはに設定されています明示的。
行の高さ	スタイルから：リテラル例： `20`
画像の高さ	リストボックスエントリに表示される画像の画像の高さ（ピクセル単位）スタイルから：整数リテラル例： `30` 注記画像は、で値が指定されている場合にのみ表示されます画像プール財産。
画像の幅	リストボックスエントリに表示される画像の画像幅（ピクセル単位）スタイルから：リテラル例： `30` 注記画像は、で値が指定されている場合にのみ表示されます画像プール財産。
画像のオフセット	リストボックス内の画像を左マージンからオフセット（ピクセル単位）で表示します。のオフセット `0` 画像が余白に直接表示されることを意味します。スタイルから：リテラル例： `4` 注記画像は、で値が指定されている場合にのみ表示されます画像プール財産。
スクロールバーのサイズ	スクロールバーのサイズ（ピクセル単位）リストボックスに指定されているエントリの数が多い場合は、スクロールバーが表示されます。表示されている行の数。ディフォルト： `20`

テキスト

ツールチップ

文字列（一重引用符なし）

例： Products of customer A

テキストはツールチップとして出力されます。プレースホルダーの場合 %<format string> テキストで指定されている場合、変数の値はテキスト変数→ツールチッププロパティは、プレースホルダーの場所に出力されます。

ヒント

使用 Ctrl+入力改行を追加するためのショートカット。

ヒント

指定されたテキストは自動的にに転送されます GlobalTextList テキストリスト。したがって、これらのテキストはローカライズできます。

値の範囲

制限値の範囲	要件：値がで指定されているテキストリスト財産。：によって定義されたサブレンジのみ最小値最大値プロパティはリストボックスとして表示されます。テキストリストを1つのサブ範囲に制限します。このサブ範囲は、コンボボックスに表示されます。
最小値	コンボボックスエントリが表示されるテキストリストエントリのID リテラル（`ANY_NUM`）。例： `5` 変数（整数データ型）例： `PLC_PRG.iFirstEntry`
最大値	コンボボックスエントリが表示されるまでのテキストリストエントリのID リテラル（`ANY_NUM`）。例： `10` 変数（整数データ型）例： `PLC_PRG.iLastEntry`
不足しているテキストエントリをフィルタリングする	要件：値がで指定されているテキストリスト財産。：テキストリストが更新され、未使用のテキスト（ID）が削除されます。

テキストのプロパティ

プロパティはテキストプロパティの固定値を取得し、設定されたテキストに基づいて動作します。テキスト → テキストまたはテキスト → ツールチップ。

の使用法	デフォルトのスタイル値、その後、視覚化スタイルの値が受け入れられます個別設定 The 個々のテキストプロパティプロパティグループが表示されます。値はここでカスタマイズできます。

個々のテキストプロパティ
水平方向の配置	要素内のテキストの水平方向の配置
垂直方向の配置	要素内のテキストの垂直方向の配置
フォント	例：ディフォルト：フォントダイアログが開きます。：スタイルフォントのリストボックス
フォントの色	例：黒：色ダイアログが開きます。：スタイルカラーのリストボックス
透明性	整数（値の範囲は `0` に `255`）。透明値はそれぞれの色の透明度を決定します。 `255`：色が不透明です。 `0`：色は完全に透明です。注記色がスタイルカラーであり、すでに透明度の値がある場合、このプロパティは書き込み保護されます。

状態変数

変数は要素の動作を動的に制御します。

見えない

変数（BOOL）要素の可視性を切り替えるため

TRUE：要素は実行時に表示されません。

例： bIsVisible と VAR bIsVisible : BOOL := FALSE; END_VAR

入力を無効にする

変数（BOOL）要素の操作性を切り替えるため

TRUE：ユーザー入力は、実行時にそれ以上効果がありません。要素は非アクティブとして表示されます。

ヒント

The 見えないプロパティは、「クライアントアニメーション」機能によってサポートされています。

中心

	プロパティには回転点の座標の固定値が含まれています。回転点はエディタ上で次のように表示されます。シンボルであり、回転と拡大縮小の中心として使用されます。ヒントドラッグして値を変更することもできますシンボルをエディター内の別の位置に移動します。
X	回転点のX座標
Y	回転点のY座標

絶対的な動き

プロパティをIEC変数に割り当てることで、要素の位置を動的に制御できます。基準点は要素の左上隅です。実行時には、要素全体が移動します。

動き
X	X位置（ピクセル単位）の変数（数値データ型）例：`PLC_PRG.iPos_X` コンテナ変数: `Container.Width` 詳細については、以下を参照してください。位置とサイズを最適に調整する実行時にこの値を増やすと、要素が右に移動します。
Y	Y位置（ピクセル単位）の変数（数値データ型）例：`PLC_PRG.iPos_Y` コンテナ変数: `Container.Height` 詳細については、以下を参照してください。位置とサイズを最適に調整する実行時にこの値を増やすと、要素が下に移動します。
回転	回転角度（度）を表す変数（数値データ型）例：`PLC_PRG.iAngle1` 要素の中心点は、中心この回転点はシンボル。実行時には、要素の配置は視覚化の座標系に対して同じままです。値を増やすと、要素は右に回転します。
内部回転	回転角度（度）を表す変数（数値データ型）例：`PLC_PRG.iAngle2` 実行時に、要素は指定された回転点を中心に回転します。中心変数の値に応じて、要素の配置が視覚化の座標系に応じて回転します。コード内の値を増やすと、時計回りに回転します。回転点は次のように表示されます。シンボル。注記静的回転角度が位置 → 角度プロパティを設定すると、視覚化の実行時に静的回転角度が可変回転角度 (オフセット) に追加されます。

ヒント

変数を組み合わせて単位変換。

ヒント

そのX、はい、回転、そして内部回転プロパティは「クライアントアニメーション」機能によってサポートされます。

アニメーション

ヒント

これらのプロパティは、クライアントアニメーションとネイティブ要素のオーバーレイをサポートオプションのVisualization Manager。

アニメーションの長さ

要素がアニメーションを実行する期間（ミリ秒単位）の変数

変数（整数値）
例：Menu.tContentとVAR tContent : INT := 500; END_VAR
整数リテラル
例：500

. アニメーション可能なプロパティ

絶対的な動き、動き、 X、はい
絶対的な動き、回転
絶対的な動き、内部回転
絶対的な動き、外側回転

アニメーション化された動きは、アニメーション可能なプロパティの値が少なくとも1つ変更されたときに実行されます。その後、指定されたアニメーション時間内では、動きはぎこちなく滑らかに実行されます。視覚化要素は動的に回転しながら指定された位置に移動します。遷移は滑らかです。

フォアグラウンドに移動

変数（BOOL）要素をフォアグラウンドに設定する

TRUE : 実行時に、視覚化要素がフォアグラウンドに表示されます。

FALSE : 実行時に、視覚化要素は視覚化エディターで挿入されたレイヤーに表示されます。

例：bIsInForegroundとVAR bIsInForeground : BOOL := FALSE; END_VAR

入力構成

ヒント

の構成、設定ボタンが開きます入力構成ダイアログ。そこで、イベントにフォローアップアクションを割り当てることができます。

OnValueChanged

値の変化によりフォローアップアクションをトリガーするイベント

どのフォローアップアクションがトリガーされるかは、入力構成ダイアログ。

定義されたフォローアップアクションと対応する構成は、要素プロパティの下に表示されます。

The OnValueChanged イベントはによって無効にすることができます VISU_NO_VALUECHANGED コンパイラは、アプリケーションのプロパティダイアログで定義します。

権限

注記

視覚化のためにユーザー管理が設定されている場合にのみ使用できます。

アクセス権ボタン

開くアクセス権ダイアログが表示されます。ここで、要素のアクセス権限を編集できます。

. ステータスメッセージ:

設定されていません。完全な権限があります。 : すべてのユーザーグループのアクセス権: 操作可能
権利が設定されています: 制限付き権利 : 少なくとも 1 つのグループへのアクセスが制限されています。
