タブ：フレーム構成
シンボル：
関数: タブには、下に開いた視覚化のフレーム インターフェイスを構成するためのエディターがあります。このエディターは、フレーム インターフェイスのプロパティを定義し、それぞれを詳細に構成するために使用されます。視覚化がフレームを含む上位の視覚化で参照されている場合、ここで構成されたプロパティを使用して実際の値をそこで構成できます。これらのプロパティは転送パラメーターとして機能します。参照された視覚化を含むフレームは、視覚化要素のように表示され、同じエディターによってサポートされます。
電話：ビジュアライゼーションオブジェクトを開いたときに自動
ヒント
視覚化のフレーム インターフェイスを明確に保つために、パラメータとして渡す標準フレーム プロパティをできるだけ少なくすることをお勧めします。
フレーム インターフェイスを持つ視覚化が、フレーム要素を介して別の視覚化によって参照されると、ツリー ビューに表示されているプロパティも参照されます。参照元の視覚化では、通常の視覚化要素のように表示されます。つまり、プロパティが分類され、階層的に配置されます。また、データ タイプに一致するエディターを使用して値を指定できるようにエディターも表示されます。
階層 ツリー表示 カテゴリ付き | に対応します プロパティ 視覚化要素のビュー フレーム インターフェイスは、テーマ別にグループ化し、カテゴリを使用して階層的に配置できるプロパティで構成されます。 |
要素の説明 | フレーム内の参照としてビジュアライゼーションを使用するときにビジュアライゼーションエディタに表示される説明 |
財産 | 階層のノードとして表される外部から見えるプロパティ ツリー表示 ノードタイプ：
|
デフォルト値 | に表示 プロパティ 下に表示 価値 （他に何も構成されていない場合） リテラルまたは変数としての変数タイプに応じて 例： |
変数タイプ | プロジェクト全体で使用可能なデータ型（基本データ型、ユーザー定義データ型、関数ブロック、ライブラリPOU）から選択されたプロパティの変数型 例： |
テキストID | プロパティの名前をローカライズするためのプロジェクト全体のテキストリストからのID 例： |
説明ID | プロパティの説明を参照するプロジェクト全体のテキストリストからのID 例： |
エディタータイプ | フレームの要素プロパティを構成するときに開くインラインエディタのタイプ： 編集者 文章、 変数、 色、 フォント、 テキストボックス、 テストリスト、 画像、 または コンボボックス |
変数 | インターフェイス変数またはプロジェクト変数へのリンク 例： |

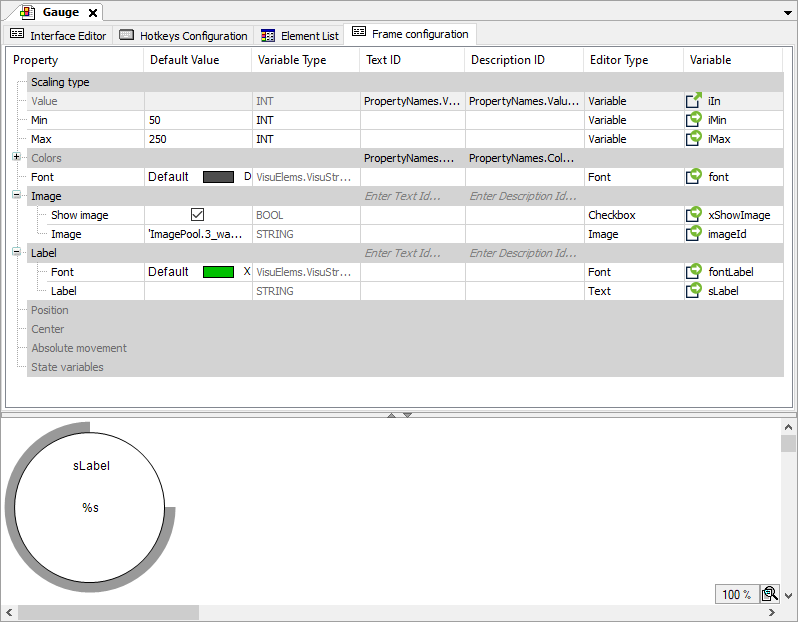

Gauge 視覚化Gauge
フレームインターフェース Gauge 次のプロパティをパラメータとして設定します。 Scaling type、 Value、 Min、 Max、 Colors、 Font、 Image、 そして Labelさらに、デフォルトの Position、 Center、 Absolute movement、 そして State variables プロパティはパラメータ化できます。
