ビジュアライゼーションでのダイアログの呼び出し

ビジュアライゼーションのユーザー入力を構成して、ビジュアライゼーションをダイアログとして開くことができます。たとえば、ユーザーがボタンをクリックすると、ダイアログが開き、値の入力を求められます。ダイアログはユーザー入力を取得するために使用され、（モーダルの場合）ダイアログ外の入力をブロックできます。

の視覚化のみダイアログ視覚化タイプはダイアログとして開くことができます。で視覚化タイプを構成しますプロパティ視覚化オブジェクトのダイアログ。

手順. 主な手順

要件：メインの視覚化とダイアログがプロジェクトに存在します。

を使用して、メインの視覚化のユーザー入力を構成します。 OpenDialog ダイアログのアクション。
ダイアログオープニングが設定されます。
ダイアログの要素のユーザー入力を構成します。 CloseDialog アクション。
ヒント：非モーダルダイアログの場合、ダイアログの外側で閉じるようにユーザー入力を構成することもできます。
ダイアログを閉じるように設定されています。

ヒント

独自のダイアログを作成する代わりに、ライブラリのダイアログを使用できます。たとえば、 VisuDialogs ライブラリはプロジェクトに統合されており、含まれているダイアログを使用できます VisuDialogs.Login また VisuDialogs.FileOpenSave。

注記

0_Sample_Project ダイアログでの処理に関するサンプルプロジェクト

視覚化オブジェクトをダイアログとして構成する

の中にデバイス表示し、オブジェクトを選択し、コンテキストメニューを開いて、をクリックしますプロパティ。
クリック視覚化タブ。
を選択ダイアログオプションをクリックしてクリックしますわかったダイアログを閉じます。
視覚化にはダイアログ視覚化タイプであり、そのように呼び出すことができます。

ダイアログ呼び出しの構成

ダイアログ呼び出しの場合、ユーザーは通常、ダイアログを開いて入力を求めるボタンをクリックします。

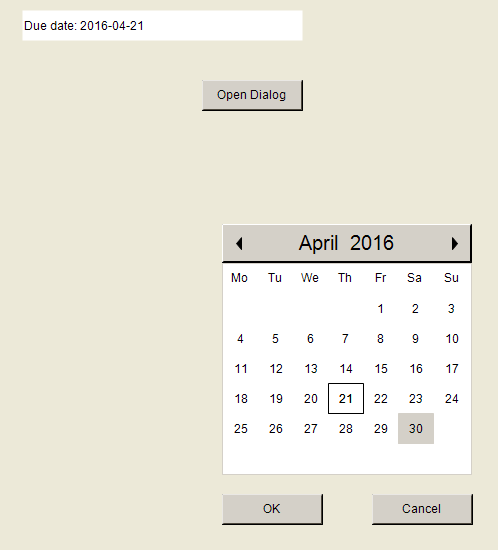

次の例では、ダイアログがカレンダーとして表示され、日付を入力できます。

要件：プロジェクトには視覚化が含まれています visMain と dlgCalender。

から視覚化タイプを設定します dlgCalender ダイアログに。
長方形をビジュアライゼーションにドラッグします visMain。
を構成しますテキスト→テキストテキスト付きのプロパティ Due date: %t[yyyy-MM-dd]。
を構成しますテキスト変数→テキスト変数とのプロパティ PLC_PRG.dateDue。
ボタンをビジュアライゼーションにドラッグします。
を構成しますテキスト→テキストテキスト付きのプロパティ Open dialog。
を構成します入力設定→OnMouseClick のプロパティダイアログを開くとのアクション dlgCalender。
ダイアログを開くためのユーザー入力が構成されます。
ダブルクリック dlgCalender ダイアログ。
ドラッグ日付ピッカー視覚化エディタへの要素。
を構成しますテキスト→テキストとのプロパティ Due date: %t[yyyy-MM-dd]。
を構成します変数とのプロパティ PLC_PRG.dateCalender。
要素が構成されます。
ボタンを視覚化エディタにドラッグします。
を構成しますテキスト→テキストとのプロパティ OK。
を構成します入力設定→OnMouseClick のプロパティダイアログを閉じるとのアクション dlgCalender, Result: OK。
別の構成入力設定→OnMouseClick のプロパティ STコードを実行するとのアクション PLC_PRG.dateDue := PLC_PRG.dateCalendar;。
ダイアログを閉じるためのユーザー入力が構成されます。
別のボタンを視覚化エディタにドラッグします。
を構成しますテキスト→テキストとのプロパティ Cancel。
を構成します入力設定→OnMouseClick のプロパティダイアログを閉じるとのアクション dlgCalender, Result: Cancel。
ダイアログをキャンセルするためのユーザー入力が構成されます。
アプリケーションをコンパイル、ダウンロード、および起動します。

変数宣言

PROGRAM PLC_PRG
VAR
    dateDue : DATE := DATE#2000-01-01;
    dateCalendar : DATE;
END_VAR

ダイアログへのアプリケーションアクセスの実装

アプリケーションコードまたはアプリケーションからダイアログを開くことができます。簡単にアクセスするには、 VisuUtils 図書館。開いたとき VisuUtils ライブラリマネージャーでは、ライブラリの内容をスキャンして、ライブラリのドキュメントにアクセスできます。

機能ブロックを使用してダイアログを開閉することができます FbOpenDialog、 FbOpenDialogExtended、と FbCloseDialog 図書館から VisuUtils。ダイアログが開いているか閉じている場合 グローバルに、次にパラメータ itfClientFilter := VU.Globals.AllClients 機能ブロックが呼び出されたときに設定する必要があります。次に、ビジュアライゼーションマネージャの下に設定されているすべての表示バリアントでダイアログが同時に表示または非表示になります。

ヒント

の CODESYS V3.5 SP10以前では、内部ダイアログマネージャの機能を使用することによってのみ、ダイアログへのプログラムによるアクセスを実装できました。 V3.5 SP11以降では、 VisuUtils 図書館。

注記

STでダイアログを視覚化したサンプルプロジェクト

このサンプルプロジェクトでは、「」のインターフェイスを介してプログラムでダイアログにアクセスします。Visu Utils」ライブラリ。ここでは、ダイアログを開いたり、ダイアログにパラメーターを渡したりする方法がどのように実装されているかを確認できます
