暗黙の変数

コンパイル時に、名前が付いた構造変数 UML_SC_<object name> グラフィカルステートチャートオブジェクトごとに自動的に生成されます。この変数は、オブジェクトの暗黙的なデータへのアクセスを提供します。データは、オブジェクトがどのように構造化されているかに関する情報を提供します。実行時に、ダイアグラムの状態に関する情報を提供します。たとえば、終了状態にすでに到達していること(InFinalState)、プログラムが中止されたこと(Abort)、またはアプリケーションが再初期化されたこと(AutoReInit)。

ヒント

ステートチャートエディタおよび 入力アシスタント コンテキストダイアログが開いている、暗黙の変数 UML_SC_PLC_PRG に記載されています 変数 カテゴリー。

監視で構造を監視し、プログラムで構造コンポーネントにアクセスすることができます。

重要

アレイへの書き込みアクセス States 実行が重要です。書き込みアクセスは、 AutoReInitReInit、 と Abort

4.

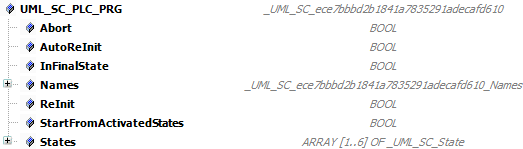

サンプルプロジェクトでは SimplePLCChart.project、暗黙の構造 UML_SC_PLC_PRG オブジェクト用に作成されます PLC_PRG
