要素：実現

A 実現インスタンス化を表すUML関係です。実現クラスオブジェクトは、インターフェイスの属性と操作を実装します。 IECコードでは、この関係はキーワードに対応します IMPLEMENTS。

クラスからの実現ポイント（タイプ： FUNCTION_BLOCK）インターフェイスに。

破線の矢印で表示

プロパティ

表 5.

関係	関係タイプ
ルートを最適化する	このオプションを選択すると、関係矢印のルートが自動的に最適化されます。固定点は、開始要素の始点と終了要素の終点です。たとえば、終了要素を移動しても、矢印が終了要素を指すポイントは同じままです。このオプションの選択を解除すると、ルートは変更されません。関係要素がクラス図に手動で配置されるとすぐに、このオプションの選択が解除されます。自動最適化が必要な場合は、このオプションを選択してください。
開始要素	関係要素が始まる要素の名前
終了要素	関係要素が指す要素の名前
識別子	のために協会と構成関係のみ関係要素の名前

ユーザー入力

アクション	説明
を選択実現道具。クラスをクリックします。実装する必要のあるインターフェースをクリックします。 The 実装言語を選択ダイアログが開きます。実装言語を選択して、わかったダイアログを終了します。	要素の間に実現が描かれています。 IECコードは、クラスの宣言部分でインターフェイスを指定することによって自動的に適合されます。例： `Class_1 IMPLEMENTS Itf_2`
を選択実現道具。クラスを選択します。図の空白の領域をクリックします。 The インターフェイスの追加ダイアログが開きます。名前を指定し、設定を構成して、をクリックします追加ダイアログを終了します。 The 実装言語を選択ダイアログが開きます。実装言語を選択して、わかったダイアログを終了します。	新しいインターフェースが追加されました。クラスから新しいインターフェースを指す実現が作成されます。 IECコードは、クラスの宣言部分でインターフェイスを指定することによって自動的に適合されます。例： `Class_1 IMPLEMENTS Itf_2`
を選択選択道具。実現をクリックします。行を移動します。	行が変更されます。 The ルーティングを最適化するプロパティは自動的に選択解除されます。
を選択選択道具。実現をクリックします。を押しますデルキーまたはクリック消去コンテキストメニューで。	ダイアグラムとIECコードから実現が削除されます。ステートメント `IMPLEMENT` クラスの宣言部分から削除されます。

例

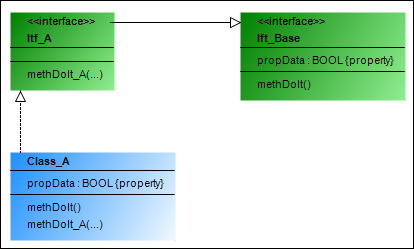

例 18. インターフェースの実現

Class_A 実装 Itf_A：

のビュー Class_A の中に POU 見る：
