要素：フォーク/結合
フォークは、直交状態での疑似並列処理への遷移を分割するための疑似状態です。フォークから発生するすべての遷移は、複合状態のさまざまな領域で直交状態で終了する必要がある完了遷移です。これらのトランジションには条件がなく、着信トランジションのガード条件が満たされると切り替わります。
プロパティ
財産 | 説明 |
|---|---|
識別子 | 選択した要素の一意の名前。ステートチャートには表示されません。 |
垂直方向 |
|
ユーザー入力
アクション | 説明 |
|---|---|
| 完了遷移のあるフォークが挿入されます。 |
| フォーク要素の長さが変更されます。 |
例

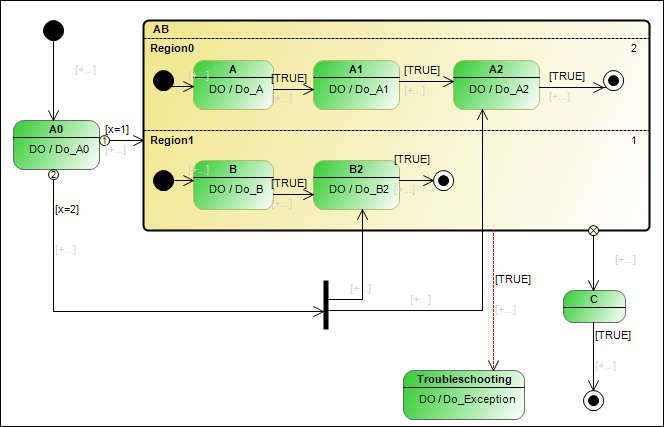

例 27. 直交状態のフォーク
直交状態で終了する出力遷移を持つフォーク：
