最初のステップ
プログラム PLC_PRG
PROGRAM PLC_PRG
VAR
iVar : INT;
rSin : REAL;
rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);要件：アプリケーションはプログラムで実行されます PLC_PRG コントローラー上。
デバイスツリーでアプリケーションを選択し、コマンドで追加します 新しいトレースオブジェクトを追加します。
関連するトレースエディタが開き、メニューコマンドが表示されます 利用可能です。
コマンドを選択します 。
対話 トレース構成 が表示されます。
トレース機能を実行するタスクを選択します。通常、これはPLC_PRGが実行されているのと同じタスクです。
含む 変数を追加 トレース構成のツリービューにエントリを追加し、IEC変数を割り当てます。
例：
PLC_PRG.rSinコマンドを選択します 。
CODESYS トレース構成をコントローラーにロードします。アプリケーションはデータ取得を開始し、データを送信します CODESYS。そこで、それらはグラフとしてトレース図に表示されます。これで、サンプルをナビゲートし、データ収集を制御するためのコマンドができました。
例
例 1. IEC変数の正弦波の累積帰納法

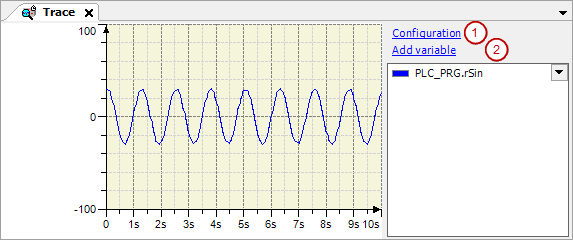

PLC_PRG.rSin 痕跡プログラム PLC_PRG コントローラ上で実行されます。スタートガイドに従うと、 CODESYS 次のトレース図。
（1）： 構成
（2）： 変数を追加
