コマンド: 標準メトリックの表示
シンボル：
関数: このコマンドは、アクティブなアプリケーションの静的コード分析を開始します。すべてのプログラミング ブロックのデフォルトのメトリクスが計算され、画面上の表に表示されます。 標準指標 タブ。
電話: ビルド → 静的解析 メニュー
タブ: 標準メトリクス
 |
ヒント
の中に 静的分析設定: メトリクス ダイアログで、メトリクスの構成を変更できます。メトリックの計算を無効にすることができます。また、特定のメトリクスに対して制限値を定義できます。
注記
値が構成された上限と下限の範囲外にある場合、テーブル内のフィールドが赤色で強調表示されます。
テーブルのコンテキスト メニューには次のコマンドが用意されています。
計算する | 値を更新します |
テーブルのコピー | テーブルをクリップボードにコピーします 区切り文字はタブです。 |
印刷テーブル | 印刷ジョブを設定するためのデフォルトのダイアログを開きます |
エクスポートテーブル | テーブルを CSV ファイルにエクスポートします 区切り文字はセミコロンです。 |
キビアト図 | 要件: 上限と下限が定義されている少なくとも 3 つのメトリックが有効になっています。 選択した機能ブロックのメトリクスをレーダー チャートとして表します これにより、特定の標準に対する POU コードの品質が視覚化されます。 各メトリックは、中心（値0）から始まり、円の3つのリングゾーンを通って外側に伸びる軸として円で表されます。内側のリングゾーンは、メトリックに定義された下限より下の値の範囲を表し、外側のリングゾーンは上限より上です。影響を受けるメトリックの軸は、円上に均等に分散されます。 軸上の個々のメトリックの現在の値は線で接続されており、理想的には線全体が中央の円ゾーンにあります。 |
構成、設定 | テーブルを開いて、必要なメトリクスを選択します これはプロジェクト設定のテーブルに対応します。 |
POUを開く | POU を含むエディターを開きます |

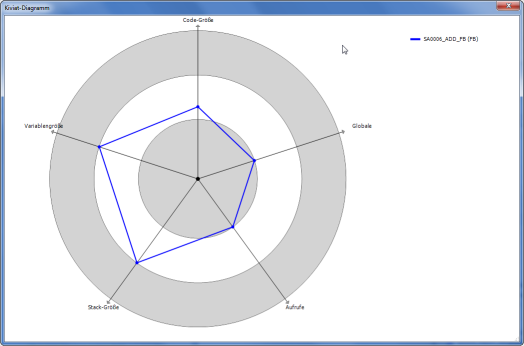

5つのメトリックのKiviatチャートの例
メトリックの名前は軸の端にあり、モジュールの名前は右上にあります。
