グラフィカルエディタ
グラフィカルエディタは、CNC表形式エディタとDIN 66025のエディタの下部にあります。エディタは、プログラムされたCNCプログラムを表示するために使用されます。
エディターは、パスを変更および拡張するためのツールを提供します。

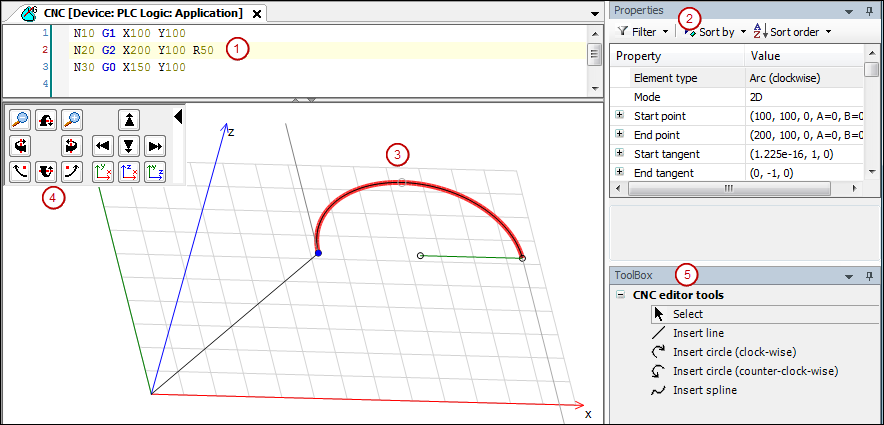

（1）：表形式のエディターまたはDIN66025に準拠したエディター
（2）：プロパティビュー：選択したパス要素のプロパティを表示します
（3）：グラフィカルエディタ
（4）：コントロールパネル：カメラの位置と視線方向を制御するための要素
（5）：パスを変更するためのツール
選択したパス要素が赤で表示されます。
位置決め指令（G0）とスイッチポイント機能は緑色で表示されます。
要素の終点が移動可能な場合、それは小さな黒い輪郭の円として表示されます。
開始接線と終了接線は灰色で表示されます。
選択したパス要素の現在位置がステータスバーに表示されます。
ヒント
パス全体をスケーリングおよび移動するためのCNCメニューコマンドに注意してください。
のインストールに含まれているサンプルプログラムに注意してください CODESYS SoftMotion。
ツール
ツールを使用して、グラフィカルエディタでモーションパスを変更および拡張できます。変更は、テキストエディタと表形式エディタで同時に表示されます。
 | 選択する：このツールは、ポイントまたはパス要素を選択します。次に、要素は青の開始点で赤で表示されます。グラフィカルエディタのマウスポインタがポインタに変わります。 |
 | ライン：新しい行を追加または挿入します。グラフィカルエディタのマウスポインタが十字に変わります。 |
 | 円を挿入（時計回り）：新しい円弧を追加または挿入します（時計回り）。グラフィカルエディタのマウスポインタが十字に変わります。 |
 | 円を挿入します（反時計回り）：新しい円弧を追加または挿入します（反時計回り）。グラフィカルエディタのマウスポインタが十字に変わります。 |
 | スプライン：新しいスプライン点を追加または挿入します。グラフィカルエディタのマウスポインタが十字に変わります。 |
カメラの位置と視線方向
マウスの左ボタン 押された+マウスの動き：表示面の軸に沿ってカメラの位置を移動します。
マウスの右ボタン 押された+マウスの動き：CNCプログラムのビューを回転します。
NS+マウスホイール：ズーム率を変更します。
ディスプレイ制御用操作パネル
グラフィカルエディタの左上隅にある操作パネルには、パスの表示を変更するためのさまざまなコマンドがあります。パスはプロセスで変更されません。代わりに、カメラの位置とカメラの視点のみが変更されます。
エディターワークスペースのサイズを最大化するために、黒い矢印をクリックしてコントロールパネルを折りたたむことができます。もう一度クリックすると、コントロールパネルが展開されます。
コントロールパネルには、向き、位置、ズームを設定するための次のコマンドがあります。
 | ズームイン |
 | ズームアウトする |
 | カメラのピッチを変更する（時計回り） |
 | カメラのピッチを変更します（反時計回り） |
 | カメラのヨーを変更します（時計回り） |
 | カメラのヨーを変更します（反時計回り） |
 | カメラを（時計回りに）回転させます |
 | カメラを（反時計回りに）回転させます |
 | カメラを上に移動します |
 | カメラを左に移動します |
 | カメラを右に移動します |
 | カメラを下に移動します |
 | 視線の方向を負のz軸に設定し、再スケールします |
 | 視線の方向をx軸に設定し、再スケールします |
 | 視線の方向をy軸に設定し、再スケールします |
