タブ:スケーリング/マッピング

このタブでは、技術単位(ミリメートルや度など)とドライブ単位(増分)の関係を定義できます。デバイスの説明に応じて、設定オプションが簡略化されて表示されます(パラメータ bHiresMode = TRUE)、および/またはリニアモーターのスケーリングも可能です(パラメーター IsLinearMotor = TRUE)。必要に応じて、周期的に送信されるドライブオブジェクトのIEC変数へのマッピングに影響を与えることもできます。

11. モータータイプ

ロータリー

standard icon:の設定 スケーリング ロータリーモーターに適用されます。

線形

standard icon:の設定 スケーリング リニアモーターに適用されます。 (ギアとモーターターンのない簡略化された構成)



12. スケーリング

方向を反転します

standard icon:回転方向が逆になります。モーターは反対の符号で指定された値を取得します。

精度(10進数)

要件:デバイスの説明で、簡略化された構成ダイアログ(パラメーター)を指定します bHiresMode = TRUE)。この場合、非表示の設定はデフォルト値の 1

スケーリングおよび転送される増分のユーザー単位の小数点以下の桁数。例えば、 3 10の精度に対応します3

増分<=>モーター回転

与えられたモーター回転数に対応する増分の数。あなたはでパラメータを見ることができます 構成 デバイスエディタのタブ。

モーター回転<=>ギア出力回転

与えられたギア出力回転数に対応するモーター回転数。

ギア出力はアプリケーションで<=>単位回転します

アプリケーションのユニットに対応するギア出力ターン数。



4. 包括的な構成の例

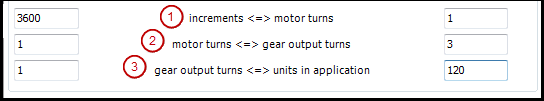

サンプル構成では、モーターの回転に対して3600の増分があるドライブは、アプリケーションの技術単位が真っ直ぐな角度になるようにスケーリングされます。



13. マッピング

注:これらのパラメーターは、Drive_PosControlでは使用できません。

自動マッピング

standard icon:ドライブに影響を与えるIECパラメータは、デバイスの対応する入力と出力に自動的にマッピングされます。オプションを無効にした後、マッピングを手動で編集できます。これを行うには、入力と出力のアドレスまたはタイプを、デバイス記述ファイルに従って作成された表示されたパラメーターリストに変更します。
