構成と試運転
CODESYS SoftMotion Light の構成 CODESYS
独自のEtherCATスレーブまたはCANスレーブデバイスなどのドライブデバイスをデバイスツリーに追加します。
その下に、 CODESYS SoftMotion Light 軸。次に、をクリックします 。
追加したEtherCATまたはCANデバイスをエディターで開きます（Accelnet 例のモジュール）。
EtherCATデバイスまたはCANデバイスのプロセスデータ（PDO）を設定します。
変更が発生したときに「ステータスワード」とオプションで「コントロールワード」も転送されるように、プロセスデータを設定する必要があります。コントロールワードがPDO経由で転送されない場合、変更されるとすぐにSDO経由で転送されます。モジュラー軸の場合、使用時に現在位置を送信する必要があります

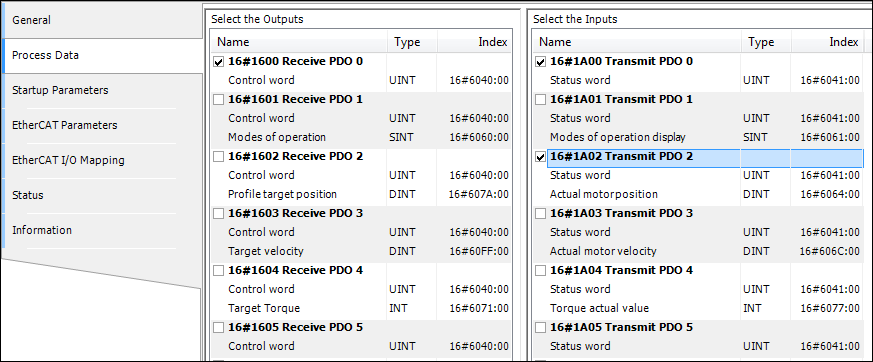

MC_MoveAbsolute_SMLまたMC_MoveRelative_SML。現在位置を同期的に、または変更が発生したときに送信できます。変更が発生したときに位置が送信される場合は、適切な構成を行う必要があります 禁止時間 感染が頻繁に発生するのを防ぐため。 PDOを介して他のオブジェクトを送信する必要はありません。EtherCATデバイスエディタでのPDO設定の例：
に切り替えます EtherCAT I / Oマッピング タブ。の 変数を更新する、 を選択 2をアクティブにします（常にバスサイクルタスクで） オプション。
に切り替えます 全般的 タブ。
EtherCATドライブの場合、分散クロックを使用する必要はありません。ただし、一部のドライブではそれらが必要になる場合があります。
ヒント
CANドライブの場合、ハートビートをアクティブにする必要があります。別の方法として、現在の位置が送信されている場合は、SYNCテレグラムをアクティブにすることができます。この場合、ハートビートは必要ありません。 3番目のオプションは、ノード保護を使用することです。対応する構成は、 全般的 CANopenスレーブのタブ。
重要
SYNCテレグラム、ハートビート、ノードガードのいずれもアクティブでない場合は、 ドライブが「動作可能」のステータスにあるかどうかを判断できません。
を開きます CODESYS SoftMotion Light エディターの軸（SML_Drive_GenericDSP402 例では）。
構成はに似ています CODESYS SoftMotion Light 軸（SoftMotionデバイスエディターの説明を参照）。

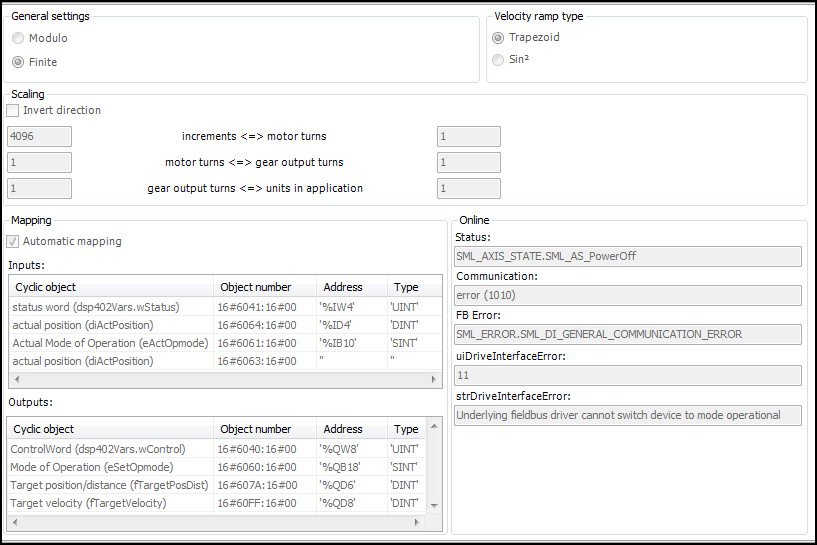

に次のパラメータを設定します SoftMotionLight タブ：
一般設定
モジュロ： モジュロ値[u] （モジュロ期間）オン。
有限の
速度ランプタイプ：速度プロファイルを決定します。
台形：台形の速度プロファイルにつながります（各セグメントで一定の加速度があります）
Sin²：ドライブでサポートされている場合、この設定により、sin²関数で記述された速度プロファイルが得られます（一定の加速度曲線を使用）。
スケーリング：増分をアプリケーションの単位に設定します。
ここでは、整数の位置値を変換するための係数を定義します（増分）テクニカルユニットに（アプリケーションの単位）。位置の値はドライブによって受信され、デバイスに送信されました。テクニカルユニットは、IECプログラムによって使用されます。他のパラメータを設定することにより（モーターの回転、 ギア入力回転、 ギア出力回転）、ギアボックスを含めることもできます。
方向を反転: モーターが符号を反転した定義済みの値を受け取るため、反対方向に回転します。
に切り替えます EtherCAT I / Oマッピング EtherCATスレーブのタブ。の自動生成されたマッピングを確認してください CODESYS SoftMotion Light プロセスメモリ内のアドレスのパラメータ。特定の例外的なケースでは、このマッピングを手動で適合させることができます。
もしも 自動マッピング が有効になると、EtherCATスレーブの入力と出力が自動的にマッピングされます。
試運転
オンラインモードでは、ステータス、通信、およびエラーに関する情報が SoftMotionLight ドライブのタブ。
試運転をサポートするには、 SML_StartupDrive ファンクションブロック（SML_Basic.library） そしてその VISU_SML_StartupDrive ビジュアライゼーションテンプレート（ビジュアライゼーションのフレーム要素に挿入）。このようにして、ほとんどの CODESYS SoftMotion Light などの機能 Power、 Home、 MoveAbsolute、 MoveRelative、 と MoveVelocity、およびパラメータの読み取りと書き込み。
