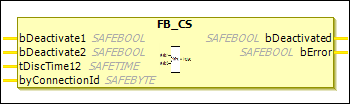

FB_CS
説明機能ブロック
の FB_CONNECTION SHUTDOWN ファンクションブロックは、 TwinSAFE 接続。ファンクションブロックの入力がアクティブになると、接続が終了し、シャットダウンコマンドが送信されます。 FSoE 相手側と通信し、出力にフィードバック信号が送信されます。さらに、通信相手からシャットダウンコマンドを受信すると、接続が終了し、出力が設定されます。
出力は、 FSoE パートナーは DATA 再度述べます。
の FSoE マスターは接続を再確立しようとします、または FSoE スレーブは、ファンクション ブロックの入力がアクティブでなくなるとすぐに、接続に再度応答します。
この機能ブロックは、機械部品が取り付けられている場合と取り付けられていない場合があるモジュール式安全コンセプトに必要です。この機能は、ツールの変更が実行されるマシンにも必要です。
反対側では、関数ブロックは接続された入力なしで呼び出されます。 bDeactivated 通信相手からのシャットダウンコマンドにより接続が終了するとすぐに出力が設定されます。
もし bDeactivate2 そして tDiscTime12 削除されると、 bDeactivate1 1チャンネル入力として使用されます。
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 1番目の入力チャンネル の 否定 コマンドを使用して、この入力に通常閉接点 (ロジック 0 に対して安全状態が要求される) または通常開接点 (ロジック 1 に対して安全状態が要求される) のどちらがリンクされるかを指定できます。 |
|
|
| 2番目の入力チャンネル 同じ動作 |
|
|
| 不一致時間 |
|
|
| 非アクティブ化する必要がある接続 (= 論理 I/O) の ID。 で CODESYS接続は昇順（最初の物理モジュールから始まる）で番号が付けられます。 このパラメータは、 安全な構成 フィールドバスデバイスのダイアログ。 |
名前 | データ・タイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 出力チャンネル 安全状態は論理 0 に対応します。出力は接続が終了すると設定されます。 |
|
|
|
|
