FB_VIOLATIONCNT

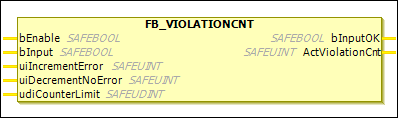

説明機能ブロック

の FB_VIOLATIONCNT 関数ブロックは、重み付けされたエラーカウンターを実装するために使用されます。

の bEnable 入力はカウンターをアクティブまたは非アクティブにするために使用されます。カウンターが非アクティブになると、 bInputOK 出力は次のように設定されている FALSE そして ActViolationCnt に設定されています 0。

いつ bEnable に設定されています TRUE、 bInput 関数ブロックが呼び出されるたびに入力がチェックされます。

入力 bInput = TRUE、エラーカウンター ActViolationCnt 値が減算される uiDecrementNoError。
注: 入力は否定される可能性があり、その場合、入力信号は FALSE。
入力 bInput = FALSE、エラーカウンター ActViolationCnt 値によって増加される uiIncrementError。
注: 入力は否定される可能性があり、その場合、入力信号は TRUE。

エラーカウンタが最大値に達するとすぐに udiCounterLimit、 bInputOK に設定されています FALSE。

この機能ブロックの可用性は状態インジケータに依存する FBSupportFlags ESI記述ファイルのフラグ FBSupportFlags 評価は CODESYS Safety for EtherCAT Safety Module 4.3.0.0。

問題のデバイスがこの機能ブロックを明示的にサポートしていない場合、この機能ブロックの使用は禁止されます。

表 58. 変数入力

名前	データ・タイプ	初期値	説明、パラメータ値
`bEnable`	`SAFEBOOL`	`FALSE`	機能を有効にするための入力 `TRUE`: 内部カウンターが起動します。 `FALSE`: 内部カウンターが無効になります。
`bInput`	`SAFEBOOL`	`FALSE`	カウンターがアクティブになると、関数ブロックが呼び出されるたびに入力がチェックされます。 . 入力は否定されません `TRUE`: カウンタは値だけ減算されます `uiDecrementNoError`。 `FALSE`: カウンターは値によって増加します `uiIncrementError`。 . 入力が否定されました `TRUE`: カウンターは値によって増加します `uiIncrementError`。 `FALSE`: カウンタは値だけ減算されます `uiDecrementNoError`。
`uiIncrementError`	`SAFEUINT`	`0`	内部カウンタが増加する値定数のみが許可されます（変数は許可されません）
`uiDecrementNoError`	`SAFEUINT`	`0`	内部カウンタが減算される値定数のみが許可されます（変数は許可されません）
`udiCounterLimit`	`SAFEUINT`	`0`	内部カウンタの最大値。この値を超えると、 `bInputOK` 出力は `FALSE`。定数のみが許可されます（変数は許可されません）

表 59. 変数出力

名前	データ・タイプ	初期値	説明、パラメータ値
`bInputOK`	`SAFEBOOL`	`FALSE`	いつ `Enable = TRUE` 内部エラーカウンタは下に最大値の場合、出力は `TRUE`。
`ActViolationCnt`	`SAFEUINT`	`0`	入力時の現在の内部カウンタ値を示します `bEnable = TRUE`それ以外の場合は出力は次のように設定されます `0`。
