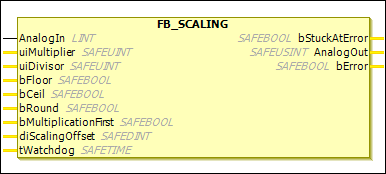

FB_SCALING

説明機能ブロック

の FB_SCALING 関数ブロックは、 AnalogIn 入力をスケーリング係数で割ってスケーリングオフセットに加算します。 AnalogIn 入力は否定することができます。データ型の場合 INT そして DINT、これは-1の乗算に相当します。データ型 UINT そして UDINT、これは XOR 連結 16#FFFFFF または 32#FFFFFFFFFF。

の bFloor、 bCeil、そして bRound 入力を使用して、内部除算に適用する丸め方法を指定できます。

加えて tWatchdog 入力は、 AnalogIn 入力は指定された時間内に変更されている必要があります。 AnalogIn 入力が指定された時間内に変化しない場合、 bStuckAtError 出力は TRUE. もし tWatchdog 入力は t#0ms または使用されていない場合は、チェックは無効になります。 bStuckAtError 出力はFBエラーではありません。その結果、 TwinSAFE グループはエラー状態にはなりません。アプリケーションプログラムでこれに対処しなければなりません。

EL6900

の FB_SCALING 機能ブロックはEL6900ではサポートされていません。

表 50. 変数入力

名前	データ・タイプ	初期値	説明、パラメータ値
`AnalogIn`	`LINT`	`0`	スケーリングのための入力。入力は否定することができます。許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT`
`uiMultiplier`	`SAFEUINT`	`0`	スケール係数乗数定数のみが許可されます（変数は許可されません）
`uiDivisor`	`SAFEUINT`	`0`	スケーリング係数除数定数のみが許可されます（変数は許可されません）
`bFloor`	`SAFEBOOL`	`FALSE`	丸め方法: 小数点以下を切り捨てます。定数のみが許可されます（変数は許可されません）そのうちの1つだけが `bFloor`、 `bCeil`、そして `bRound` 入力は`TRUE`。
`bCeil`	`SAFEBOOL`	`FALSE`	丸め方法: 次に大きい整数が結果として返されます。定数のみが許可されます（変数は許可されません）そのうちの1つだけが `bFloor`、 `bCeil`、そして `bRound` 入力は`TRUE`。
`bRound`	`SAFEBOOL`	`FALSE`	丸め方法: ゼロから離れる方向に丸めます (たとえば、2.5 は 3 に切り上げられます)。定数のみが許可されます（変数は許可されません）そのうちの1つだけが `bFloor`、 `bCeil`、そして `bRound` 入力は`TRUE`。
`bMultiplicationFirst`	`SAFEBOOL`	`FALSE`	`TRUE`: スケーリングする場合、オプションの否定乗算の後に最初に乗算が実行されます。 `FALSE`: スケーリングする場合、オプションの否定の後に最初に除算を実行します。
`diScalingOffset`	`SAFEDINT`	`0`	アナログ値に加算されるオフセット定数のみが許可されます（変数は許可されません）
`tWatchdog`	`SAFETIME`	`TIME#0ms`	時間（ミリ秒） `AnalogIn` 入力値を変更する必要があります値が `t#0ms`チェックは無効になります。

表 51. 変数出力

名前	データ・タイプ	初期値	説明、パラメータ値
`bStuckAtError`	`SAFEBOOL`	`FALSE`	なる `TRUE` もし `AnalogIn` 入力値は変更されていません `tWatchdog` 時間。
`AnalogOut`	`SAFEUSINT`	`0`	スケーリングされた入力信号で出力否定 `AnalogIn` 乗算スケーリング係数分子除算のスケーリング係数の分母追加スケーリングオフセット許可されるデータ型: `UINT`、 `INT`、 `UDINT`、 `DINT`入力データ型に応じてデータ型を選択する必要があります。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: の `AnalogOut` 出力にオーバーフローまたはアンダーフローがあります。乗算の場合、32 ビットのオーバーフローが発生します。除算の場合、切り上げにより 32 ビットのオーバーフローが発生します。 `FALSE`: エラーは発生していません。

名前

データ・タイプ

初期値

説明、パラメータ値

bStuckAtError

SAFEBOOL

FALSE

なる TRUE もし AnalogIn 入力値は変更されていません tWatchdog 時間。

AnalogOut

SAFEUSINT

0

スケーリングされた入力信号で出力

否定 AnalogIn
乗算スケーリング係数分子
除算のスケーリング係数の分母
追加スケーリングオフセット

許可されるデータ型: UINT、 INT、 UDINT、 DINT入力データ型に応じてデータ型を選択する必要があります。

bError

SAFEBOOL

FALSE

TRUE:

の AnalogOut 出力にオーバーフローまたはアンダーフローがあります。
乗算の場合、32 ビットのオーバーフローが発生します。
除算の場合、切り上げにより 32 ビットのオーバーフローが発生します。

FALSE: エラーは発生していません。
