EVC / EVLの取り扱い

EVC（Exchange Variable Connection）は、安全サブデバイスの（安全および非安全）変数にアクセスするために、1つ以上の非安全サブデバイス内で使用できます。

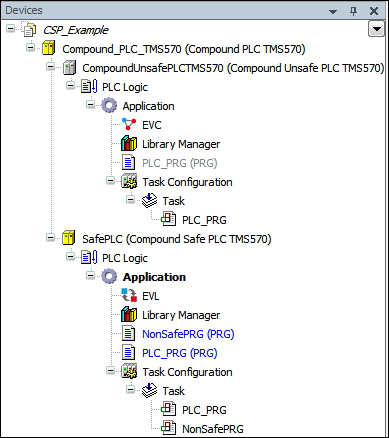

図 5. 例：EVC / EVLを備えたCompoundSafetyPLCを使用したプロジェクトのデバイスツリー

他の「POU」オブジェクトと同様に、EVC（Exchange Variable Connection）をアプリケーションに追加できます。 オブジェクトの追加 コマンドとダイアログを選択し、 EVC。

EVCオブジェクトを開くと、EVCエディターが表示されます。そこで、EVCオブジェクトが属するアプリケーション内で安全なサブデバイスのアプリケーションのどの変数を使用できるかを構成します。

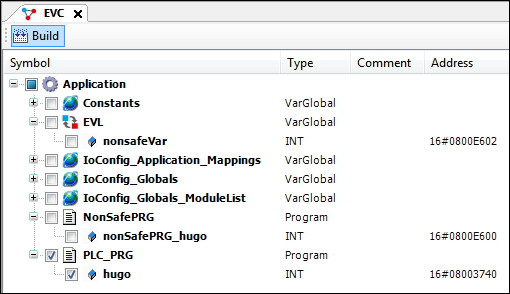

図 6. EVCの例

安全なサブデバイスのアプリケーションが最新でない場合（最後にコードが正常に生成された後にアプリケーションが変更された場合）、EVCエディターは次のような警告を表示します。 Safe application has changed or is not up to date. Execute "Build" command to be able to select variables.

安全なアプリケーションのコードを直接生成する場合は、 建てる ボタン。その後、警告は消えるはずです。

安全サブデバイスの安全アプリケーション内で見つかったすべての変数は、構造化された方法でEVCエディターに表示されます。これらの変数のいずれかに個別にアクセスする場合は、対応するチェックボックスをクリックします。選択した変数にアクセスできます。変数へのアクセス権限を削除するには、対応するチェックボックスをオフにします。

名前空間 "を使用して、アプリケーション内（EVCが配置されている場所）のすべてのアクセス可能な変数にアクセスできます。EVC"。

IF NOT EVC.GUIDS.xError AND EVC.GUIDS.xGuidValid THEN
  EVC.EVL.nonsafeVAr := 1;
  iVar := EVC.PLC_PRG.iVar;
END_IF

EVCのステータスを確認するには、暗黙のメンバーを使用する必要があります GUIDS アプリケーションのEVC名前空間の。暗黙のGVL EVC.GUIDS 2つのステータス変数を提供します。その結果、使用されるEVC変数の整合性を監視できます。
