課題

割り当ては、ネットワーク内の入力信号フローを取得してオペランドに格納する (つまり、変数に書き込む) FBD 要素です。割り当てには常に変数が必要です。割り当ては、ボックスの出力にのみ挿入できます。

割り当ては、 割り当てを挿入 指示。

課題の例

図 45. 例: 空のネットワークに挿入された割り当て

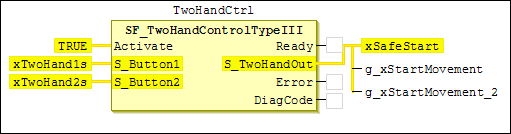

図 46. 例: 既存の割り当てに新しい割り当てを挿入して複数の割り当てを行う

ヒント

非SAFE 価値を SAFE 変数または SAFE 入力の場合、変数と入力はエディター内で濃い赤でマークされます。
