タブ: オブジェクト (オブジェクト リスト)

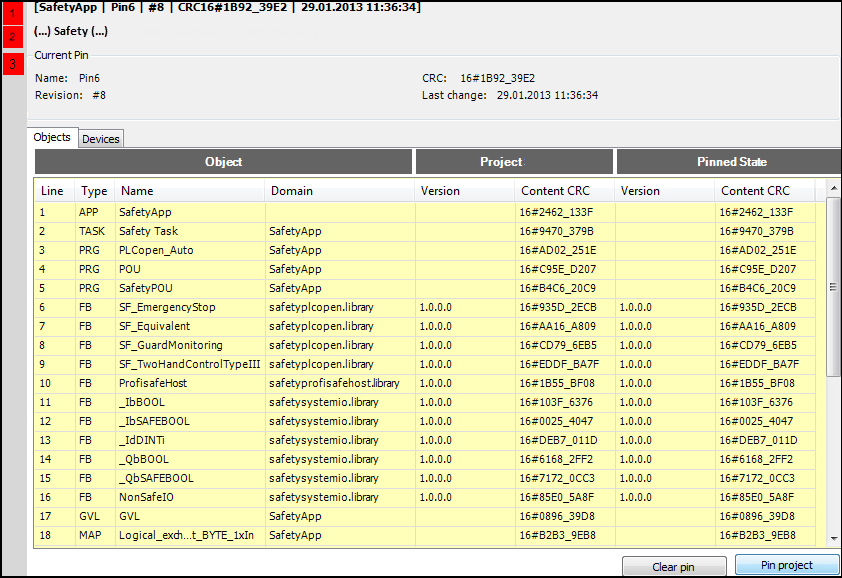

の オブジェクト 安全アプリケーション オブジェクトのタブにはオブジェクト リストが表示されます。このビューでは、現在のプロジェクトが最後にピン留めされたプロジェクトのバージョンと比較されます。
: ピン情報、またはアプリケーションが変更された場合: 仕事中
： 現在 CODESYS Safety Extension バージョン
: 現在のピン 安全アプリケーションは次のものから構成されます。名前
CRCP (ピンCRC)
リビジョン
最終変更
ピン情報の詳細については、 ピン留め
ピンCRC
ピン CRC は、使用されるライブラリ ブロックを含む安全アプリケーションのすべてのオブジェクトの CRC です。
タブのレイアウト
比較ビュー (「オブジェクト」タブ) には、次の情報が表示されます。
物体
ライン
エントリーの連番
タイプ
オブジェクトタイプ（表を参照）
名前
オブジェクトの名前
ドメイン
プロジェクト
バージョン そして コンテンツCRC
現在のプロジェクト内のオブジェクトのバージョンとCRC（プロジェクトの状態 カラム）
固定状態
バージョン そして コンテンツCRC
最後に固定されたオブジェクトのバージョンとCRC
ボタン
ヒント
オブジェクト リストには、アプリケーションが統合するライブラリのすべての安全オブジェクトのエントリも含まれます。アプリケーションのオブジェクトから参照されるオブジェクトのみが含まれます。ただし、これには、ユーザー コードではなくシステム コード、特に I/O ドライバーから呼び出されるライブラリのオブジェクトも含まれます。
オブジェクトタイプ | タイプ | 名前 |
|---|---|---|
応用 |
| アプリケーションオブジェクトの名前 |
タスク |
| タスクオブジェクトの名前 |
POUプログラム |
| プログラム名 POU |
POU機能ブロック |
| ファンクションブロックのPOUオブジェクトの名前 |
グローバル変数リスト |
| GVLオブジェクトの名前 |
I/Oマッピング |
| 論理デバイスオブジェクト/アプリケーションパラメータの名前 |
安全な構成 |
| 論理デバイスオブジェクト/アプリケーションパラメータの名前 |
安全なパラメータ化 |
| 論理デバイスオブジェクトの名前 |
さらに、オブジェクトリストには、 ピンをクリア そして ピンプロジェクト ボタン。これらのコマンドの詳しい説明は ピン留め。

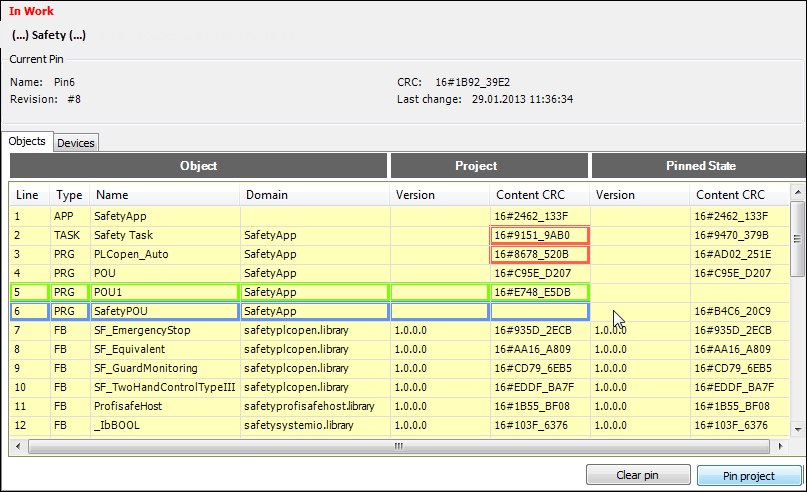

固定されたステータスとプロジェクトステータスの差異の表示
比較中に検出された差異は次のように表示されます。
オブジェクトの内容が変更され、 コンテンツCRC の プロジェクトの状態 赤でマークされています。
新しいオブジェクトが追加され、 物体 そして プロジェクトの状態 緑色でマークされています。
オブジェクトが削除されました: 物体 青でマークされています。
アップデート
オブジェクトリストは、エディターを開いて実行すると自動的に更新されます。 ピンプロジェクト そして ピンをクリア コマンド。
