SF_TwoHandControlTypeII
ヒント
ここで説明する機能ブロックのバージョンは、 機能ブロックのバージョンリスト。
適用される安全基準
SF_TwoHandControlTypeII 認定された PLCopen 機能ブロックです。適用される標準の詳細については、「PLCopen – 技術委員会 5 – 安全ソフトウェア」を参照してください。
重要
標準に記載されている要件はユーザーが満たす必要があります。
インターフェースの説明
この機能ブロックは、欧州規格に準拠したアプリケーションで「両手制御タイプ 2」機能をサポートします。
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| |
|
|
| 変数。 ボタン 1 の入力 (カテゴリ 3 または 4 の場合: 2 つの反対価接点)
|
|
|
| 変数。 ボタン 2 の入力 (カテゴリ 3 または 4 の場合: 2 つの反対価接点)
|
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| |
|
|
| 安全重視の出力信号
|
|
|
| |
|
|
|
ヒント
いいえ Reset どちらのスイッチでもテストを実行できないため、入力またはエラー出力は不要です。
機能説明
このFBは、欧州規格に準拠した「両手操作タイプ2」機能をサポートしています。 S_Button1 そして S_Button2 設定されている TRUE 正しい順序で、 S_TwoHandOut 出力も TRUEFBは、両方のボタンが離されたかどうかも確認してから、 S_TwoHandOut 出力は TRUE また。

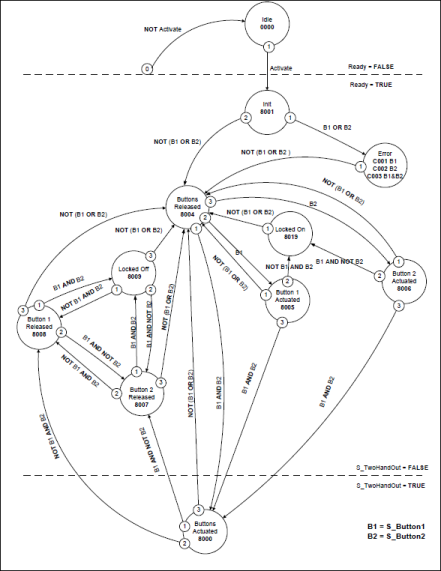

ステータス図
ヒント
注: 任意の状態から Idle 州、によって開始された Activate = FALSEは表示されません。いずれの場合も、これらの遷移が最も優先されます。

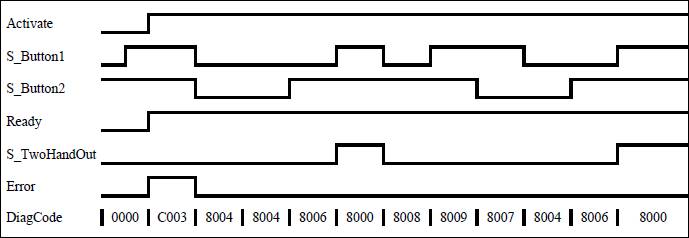

典型的なタイミング図
エラー検出
FBをアクティブにした後、任意のプッシュボタンを TRUE 無効な入力信号として認識され、エラーが発生します。
エラー動作
エラーイベントが発生した場合、 S_TwoHandOut 出力は FALSE この安全な状態のままです。両方のプッシュボタンを離すとエラー状態は終了します（ FALSE）。
FB固有のエラーコードとステータスコード
| 像名 | ステータスの説明と出力設定 |
|---|---|---|
|
|
|
|
|
|
|
| 信号は
|
| 像名 | ステータスの説明と出力設定 |
|---|---|---|
|
| 機能ブロックはアクティブではありません（基本状態）。
|
|
| 両方のボタンが正しく作動しました。安全重視の出力が作動しています。
|
|
| ブロックはアクティブですが、基本状態です
|
|
| ボタンが押されていません
|
|
| ボタン1のみが押されています。
|
|
| ボタン2のみが押されています。
|
|
| 安全重視の出力がオンになり、再度オフになりました。
この状態では、
|
|
| 安全重視の出力がオンになり、再度オフになりました。
この状態では、
|
|
| 安全重視の出力がオンになり、再度オフになりました。
この状態では、
|
|
| ボタンの操作が間違っています。両方のボタンが放されるまでお待ちください。
|
