SFC要素：マクロ

シンボル：

マクロには、エディターのメイン ビューには詳細が表示されないSFCチャートの一部が含まれます。

マクロを使用しても、処理フローには影響しません。マクロは、チャートの特定の部分を非表示にするためだけに使用されます。たとえば、見やすさを向上させるためです。

マクロ エディターを開くには、マクロ ボックスをダブルクリックするか、SFC → マクロにズームインコマンドを使用します。ここでは、SFC エディターのメイン ビューと同様にプログラミングできます。マクロ エディターを閉じるには、SFC → マクロからズームアウトコマンドを使用します。

詳細については、以下を参照してください。SFCでのプログラミング

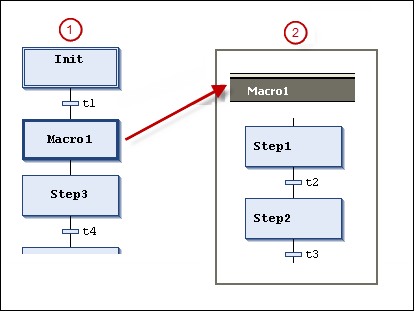

① SFC エディターのメイン ビュー

② Macro1のマクロ エディターのビュー

マクロには、他のマクロを含めることもできます。マクロ エディターのヘッダーには、チャート内で現在開いているマクロのパスが常に表示されます。

例 9. 例
