ザ・ CODESYS Recipes レシピマネージャー

レシピマネージャーを使用するには、アプリケーションのデバイスツリーにレシピマネージャーオブジェクトを作成する必要があります。 レシピを作成、管理、処理できるように、レシピマネージャーの下にレシピ定義を少なくとも 1 つ追加する必要があります。

詳細については、以下を参照してください。 レシピの定義

レシピは、レシピ定義である定義済みの変数セットで構成されます。レシピを読み込んだり書き込んだりすると、レシピに含まれるすべての変数がコントローラー上で同時に更新されます。その結果、パラメータグループを一貫性のある再現可能な方法で設定したり読み込んだりできます

保存場所や保存形式などの設定は、Recipe Manager オブジェクトで設定されます。このオブジェクトの下には、レシピ定義をいくつでも作成できます。

レシピには次のものがあります。

レシピ管理はさまざまなレベルから制御できます。

レシピマネージャーは、レシピファイルのロードに次の 2 つのロードモードをサポートしています。

レシピマネージャーで選択したロードモードは、特に以下の状況に適しています。

詳細については、以下を参照してください。 レシピマネージャー

PLC ファイルシステムの外部にある外部ファイルへのアクセスは、セキュリティ上の理由から制限されています。 その結果、外部ディレクトリにあるファイルを開いたり書き込んだりしようとすると失敗します。

の場合 CODESYS Control Win SLデフォルトパスは、たとえばランタイムファイルのディレクトリを指します。 PlcLogic これは内部 PLC ファイルシステムを表します。 アクセス違反を避けるため、このディレクトリまたは特定のコントローラの別の内部ディレクトリをルートパスとして使用してください。

ホストシステムのファイルエクスプローラーから PLC ファイルシステムにアクセスできない、またはアクセスできないはずの場合は、以下を使用してください。 タブ:ファイル 内 CODESYS ファイル (レシピで使われるファイルなど) を管理します。

エラー状態を評価するには、以下の手順を使用できます。

ロード操作が完全に成功したか部分的に成功したかを詳細に分析するには (たとえば、レシピのすべての変数がロードされなかった場合)、 RecipeManCommands.GetLastInfo() メソッド。

このメソッドは、以下を使用して評価できる情報コードを提供します。 InfoValues (ENUM) 列挙。

変更を簡単に検出するには、 InfoValues (ENUM) トラブルシューティングセクションで説明されている列挙。

状態変化に関するより詳細な情報が必要な場合は、冗長データ構造を実装できます。これにより、レシピの以前の状態と現在の状態、およびコントローラーの現在の変数値を比較できます

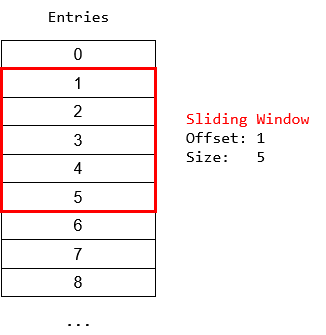

スライディングウィンドウメカニズムは、レシピ値とその変数名の読み取りによく使用されます。

ウィンドウサイズとオフセット (データリスト上のウィンドウの位置) を使用して、かなり大きなバッファ内の定義済みの範囲のエントリを表示するために使用されます。

詳細については、以下を参照してください。 Recipeman コマンド.getRecipeValues ()、 Recipeman コマンド. Get Recipe 変数名 ()、および レシピマンコマンド. レシピ名を取得 ()

レシピファイルは、たとえばファイルシステム内で一意に識別できるように、定義された命名規則に従います。

Note the following naming scheme: <recipe>.<recipe definition>.<extension>

タイプの変数の場合 REAL または LREAL、値が正確に変換可能かどうかは区別されます。

この機能は、次の方法で無効にできます。 RECIPE_GENERATE_SIMPLE_STRINGREAL コンパイラ定義。
