タブ：オンライン

このタブは、オンラインモードでのみプロファイラーオブジェクトのエディターに表示されます。選択した方法の測定結果が表示されます。表示は自動的に更新されません。代わりに、リクエストに応じて「スナップショット」が表示されます。

計測またはサンプリングによるプロファイリング

プロファイリング方法がに設定されている場合 サンプリング また 計装、 オンライン タブには、左側に追加のカテゴリが含まれています。さらに、スナップショットを作成し、現在の測定プロセスを制御するためのボタンがある領域があります。コンテキストメニューには、役立つコマンドもあります。

表 4. オンライン – 概要 タブ

レコーディングに関する一般的な情報

ヘッダ

プロジェクトパス–作成日時（例： D:\\proj\\test1.project - 12/26/2014 09:28:14）。

デバイス

アプリケーションが実行されているターゲットデバイス（例： Device (XY Zxxx V2.1)）。

申し込み

測定結果の適用（例： Device.Application_xy）。

コンパイラバージョン

プロジェクトのコンパイラバージョン（例： 3.5.6.0）。

タスク

設定で選択されたタスク（例： MainTask）。

計装のみ：

インストルメントされたPOUの数

のプロファイラー設定で選択されたPOUの数 POUの選択

例： 5

サイクル

記録の開始時に増分される現在のサイクルの数

例： 2431

間隔

現在記録されているサイクルのすべての呼び出しの期間

例： 266.318 µs

時間

結果を表示するための時間形式。システムティックへの内部計算された割り当て。のプロファイラー設定で定義 スナップショットの外観

例： 1 ms = 3385266 ticks。

測定されたサイクルの開始時間

測定開始時刻

例： T#1h50m31s25ms

デバイスの現在時刻

時刻

例： T#4h10m38s47ms - 02/08/2019 11:13:50

録音モード

録音モード;のプロファイラー設定で定義 計装パラメータ

例： 次のサイクルを記録する

バッファサイズ

サイクルごとに記録されたランタイム数のバッファーサイズ。のプロファイラー設定で定義 計装パラメータ

例： 10000。

サンプリングのみ：

タスクサイクル時間

構成でサンプリングされるタスクに設定された間隔（例： 20 ms）。

サイクル数

サンプルが採取されたサイクルの総数

例： 3924

サンプリングされたPOUの数

サンプリングされるタスクによって呼び出されたPOUの数

例： 11

サンプルの総数

サンプルの総数（決定されたコールツリー）

例： 2889

ビジーサンプルの数

POUが現在ビジー状態になっているサンプルの数

例： 108

アイドル状態のサンプルの数

POUが現在ビジー状態のサンプル数（IDLE）。

例： 6533

不良サンプルの数

失敗したサンプルの数（failed）。

例： 4

欠落しているサンプルの数

開発システムに転送できなかったサンプルの数

例： 0

ビジーサイクルタイム

タスクが実行されているサイクル中の期間（平均値）

例： 283.000 µs

アイドルサイクル時間

タスクが実行されていないサイクル中の期間（IDLE）（平均値）

例： 19.716 ms

録音条件

調子 （ブール式）記録を開始します。のプロファイラー設定で定義 録音



表 5. オンライン – ツリーを呼び出す タブ

この階層ツリー構造には、測定期間中に選択したタスクに対して行われたすべての呼び出しが表示されます。

ライブラリ内の呼び出しは表示されません。

一番上のエントリは、タスクの名前を示しています。 2行目は、サンプリング方法を示しています。 IDLE デバイスがビジーではなかった測定のパーセンテージ。

その下に表示されるコールチェーンの各ノードは、特定のPOUコールに対応し、現在および以前に測定された時間とコール数に関する次の情報を提供します。

計装とサンプリングの両方の方法の場合：

  • この呼び出しで経過した時間の、すべての呼び出しで経過した時間に対するパーセンテージ（例： 34.05%）。

  • POUの名前とタイプ（例： PLC_PRG (PRG)）。

インストルメンテーション方法の場合のみ：

  • 通話の合計経過時間（例： 85.531 µs）。

  • このコールツリー内のこのサイクルでのPOUのコール数（例： 22 Calls）。

  • この呼び出しの平均、最小、および最大の実行時間（例： Avg: 0.254 µs Min: 0.194 µs Max: 0.3µs）。

サンプリング方法のみ：

  • POUの以前のサンプルの総数（例： 22 samples）。

  • 通話で経過した以前の合計時間を計算しました（例： 85.531 µs）。

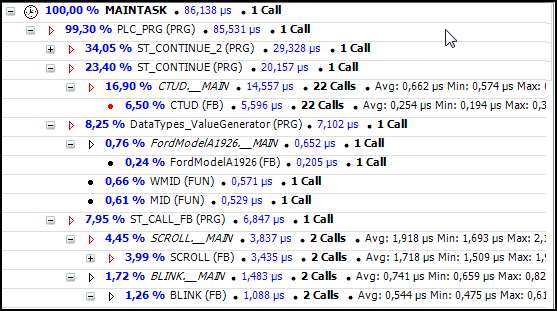

図 1. インストルメンテーションメソッドの呼び出しツリーの例：
インストルメンテーションメソッドの呼び出しツリーの例：

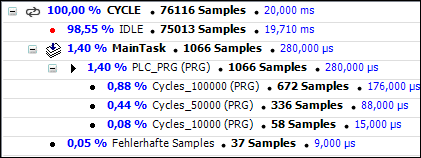

図 2. サンプリングメソッドの呼び出しツリーの例：
サンプリングメソッドの呼び出しツリーの例：


表 6. オンライン – リスト タブ

インストルメントされたすべてのPOUが一覧表示されます。 POUごとに、 サンプル そしてその 時間（ms / µs） 録音されたすべての通話の

The <POU名>によって呼び出される関数 ビューの下部にあるリストには、上のリストで現在選択されているPOUのPOU呼び出しが常に表示されます。下のリストの行をダブルクリックすると、上のリストの対応するエントリが選択されます。

POU名

POUの名前とタイプ（例： PLC_PRG (PRG)）。

時間（ms / µs）

通話の合計経過時間（例： 85.531 µs）。

平均時間

最小時間（ms / µs）

最大。時間

この呼び出しの平均、最小、および最大実行時間（「ms」または「µs」）（例： Avg: 0.254 µs, Min: 0.194 µs Max: 0.3µs）。

自分の時間（ms / µs）

自分の時間（％）

このPOUからのすべてのPOU呼び出しに費やされた時間を除いて、POU呼び出しに費やされた時間。

合計時間に対する自分の時間の割合

呼び出し

このコールツリー内のこのサイクルでのこのPOUのコール数（例： 22 Calls）。

標準偏差

平均実行時間の標準偏差（例： 0.128 µs）。

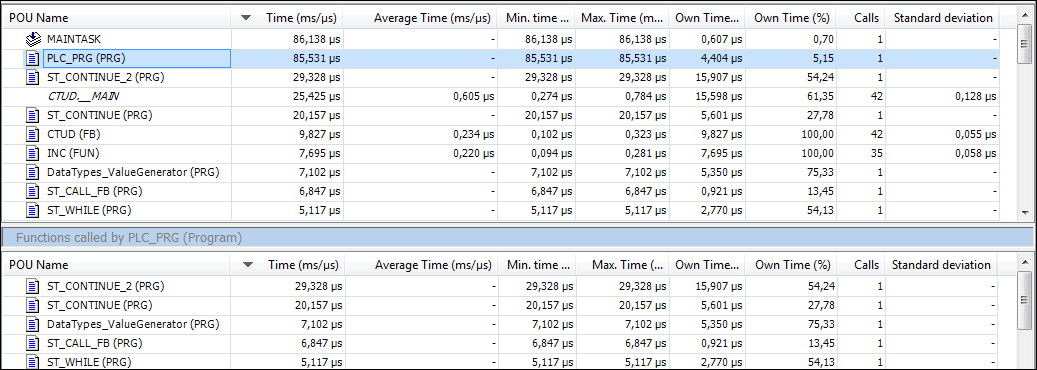

図 3. 例：
例：


表 7. オンライン – バックトレース タブ

これは、コールツリーの逆のビューです。これは、POU呼び出しから呼び出しチェーンの先頭までのすべての呼び出しを追跡できることを意味します。表示される情報は、プロファイリング方法によって異なります。

計測方法とサンプリング方法の両方について：

  • 合計時間に対する自分の時間の割合（例： 19.35%）。

  • ブロックの名前とタイプ、例： MID (FUN)

メソッドインスツルメンテーションの場合：

  • 自分の時間、またはノードの自分の時間への呼び出しの自分の時間の寄与、例： 9,466µs of 9,752 µs

  • このサイクルのこのコールツリー内のコールの数、またはコールの総数に対するコールの寄与。例： 4 Aufrufe von 5

メソッドサンプリングの場合：

  • 以前のサンプル数、例： 16 Samples

  • ブロックの以前に計算された呼び出し時間、例： 375,000 µs



図 4. 例：
例：


表 8. 現在の測定のアクション

_prf_icon_refresh_snapshot.png このスナップショットを更新する

現在の測定値が決定され、表示されます。表示は自動的に更新されません！

_prf_icon_save_snapshot.png スナップショットを保存...

対話 スナップショットを保存 が開き、スナップショットの名前と説明を入力します。で確認した後 わかった 現在の測定結果が保存され、タブで表示できます スナップショット 後でもう一度呼び出されます。

_prf_icon_reset.png デフォルトにリセット

メソッドサンプリングの場合のみ：

現在の測定はリセットされ、再開できます。

_prf_icon_start.png 始める

_prf_icon_pause.png 壊す

メソッドサンプリングの場合のみ：

測定プロセスを開始、一時停止、停止するためのボタン

サンプリング間隔

メソッドサンプリングの場合のみ：

測定間の時間。ここで設定された間隔の値は、以下のプロファイラー設定の指定で使用されます サンプリングパラメータ 同期。

注：ランダムな値は、0から指定された期間までの範囲で生成されます。この後、測定対象のタスクを停止して記録します。次のランダム値が生成されるまでに、指定された期間までの残り時間が経過します。したがって、それは期間内に測定されますが、完全な期間に達した後、最短で再び測定されます

サンプリング間隔が1ミリ秒の場合、100ミリ秒で100回の測定を実行する必要があります。



詳細については、以下を参照してください。 コードインストルメンテーションによるプロファイリング、 サンプリングによるプロファイリング

コードカバレッジ測定

「コードカバレッジ「タブを表示します オンライン、選択したブロックのどの命令が実行され、どれが実行されないか。プロファイリング方法とは対照的に、ここでは測定値を明示的に更新する必要はありません。ただし、再度測定することはできます。

表 9. 測定結果の表

姓

測定用に選択されたブロックの名前がツリー構造に表示されます。それぞれの親オブジェクトはノードとして機能します（たとえば、それらが属するアプリケーションの名前）。

指示の数

ブロックに含まれる命令の総数。

未実行の指示

ブロックに含まれているが実行されていない命令の数。

カバレッジ（％）

実行されたビルディングブロック内の命令のパーセンテージ。例： 75 75％。



表 10. 測定値の表の上にあるボタン

_prf_icon_open_pou.png ブロックを開く

ディスプレイで選択されたブロックがエディターで開かれます。実行された命令は緑色で表示され、実行されていない命令は赤色で表示されます。テーブル行をダブルクリックすると、ブロックエディタも開きます。

_prf_icon_reset.png デフォルトにリセット

測定結果が表示されます 0 リセットすると、次のサイクルで測定が再度実行されます。

_prf_icon_save_snapshot.png スナップショットを保存...

対話 スナップショットを保存 が開き、スナップショットの名前と説明を入力します。で確認した後 わかった 現在の測定結果が保存され、タブで表示できます スナップショット 後でもう一度呼び出されます。



詳細については、以下を参照してください。 コードカバレッジの測定

コンテキストメニュー

測定結果のさまざまな表示で選択された位置に応じて、コンテキストメニューで次のコマンドを使用できます。

  • _prf_icon_open_pou.png ブロックを開く

  • 輸出

  • _prf_icon_copy.png テーブルをコピーする

  • _cds_icon_properties.png プロパティ （コールツリーのみ）
