メディア冗長性（MRP）
メディア冗長性（MRP –メディア冗長プロトコルに基づく）は、冗長通信パスによってシステムの可用性を高めるための機能です。標準イーサネットでは、1人のネットワーク参加者への単一の一意のデータパス（回線およびスタートポロジ）のみが許可されます。 MRPを使用すると、ライントポロジを1つのリングに物理的に閉じることができます。その結果、参加者は2つのパスで到達できます。
MRPリング（「MRPドメイン」）のすべての参加者は、メディア冗長性クライアント（MRC）として構成され、そのうちの少なくとも1つはメディア冗長性マネージャー（MRM）として構成されている必要があります。リングに物理的な誤動作がない場合、MRMはリングを中断して、イーサネットデータの無限ループを防ぎます。誤動作が検出されると、MRMがリングを開き、切断されたネットワークセグメントの参加者に再度到達できます。
メディアの冗長性は、システムの冗長性などの他の冗長性メカニズムと組み合わせることができます。複数のリングを構成することが可能であり、（デバイスがそれをサポートしている場合）複数の構成されたリングも構成できます。 MRP自体をサポートしないデバイスは、パッシブ参加者としてMRPリングに接続できます（MRPの観点から）。 1つの例は、従来のスタートポロジのように、残りの参加者が接続されているスイッチのMRPリングです。メディアの冗長性は、標準のイーサネットプロトコルでネゴシエート可能であるため、以下に限定されません。 PROFINET コミュニケーション。

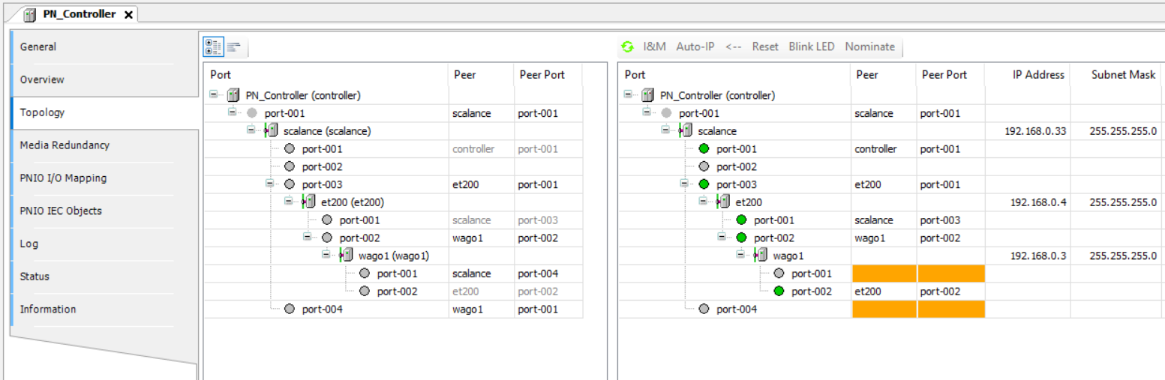

トポロジエディタで、のポートスイッチングを設定します。 PROFINET デバイス。
最も単純なケースでは、まだリングに閉じられていない実際の既存のライントポロジも、インポート機能を使用してプロジェクトにインポートできます。次に、構成のリングを閉じます。
結果：

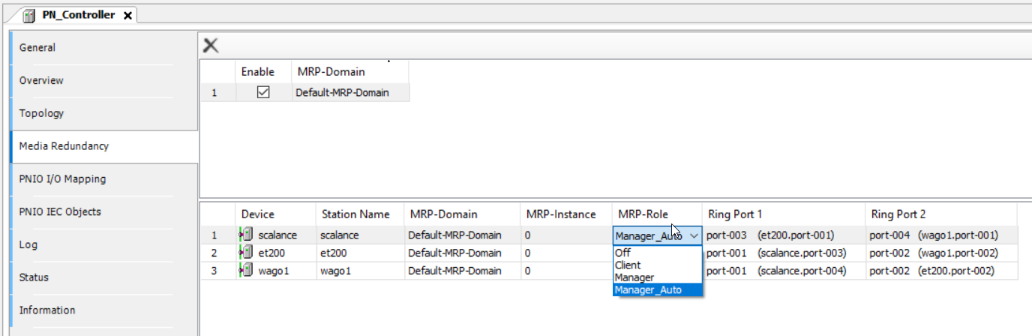

リングをアクティブにして、参加者を マネジャー または複数の参加者として Manager_Auto。
に メディアの冗長性 タブには、参加者がいる閉じたリングが表示されます。
プロジェクトをコントローラーにダウンロードします。
The PROFINET デバイスは、起動時にMRP構成でパラメーター化されます。
リングが物理的に閉じられていない限り、MRMは「MRPリングが開いています」という診断を表示します。
設定が正常に完了すると、リングを物理的に閉じることができます。
重要
リングが中断された場合、リングの再構成により一時的に中断が発生する可能性があります。 PROFINET コミュニケーション。これは、割り込みがに設定されたウォッチドッグ時間よりも長い場合です。 PROFINET 繋がり。この時間は、デバイスの数（リングあたり最大50デバイス）とデバイスのタイプによって異なります。合計時間は常に200ミリ秒未満であり、大幅に短縮することもできます。
