ユーザーインターフェイスでの診断
デバイスツリー
オンラインモードでは、デバイスツリーにより、保留中の診断を正確に特定できます。
エラーフラグ（赤い記号）は、モジュールが正しくない/欠落している、接続が終了しているなどのハードエラーを示します。
それぞれのモジュールの診断フラグ（赤い感嘆符）は、診断エントリが現在このデバイスで正確に使用可能であることを示します。
エラークリアフラグは、以前に保留中のエラーが修正されたことを示します。

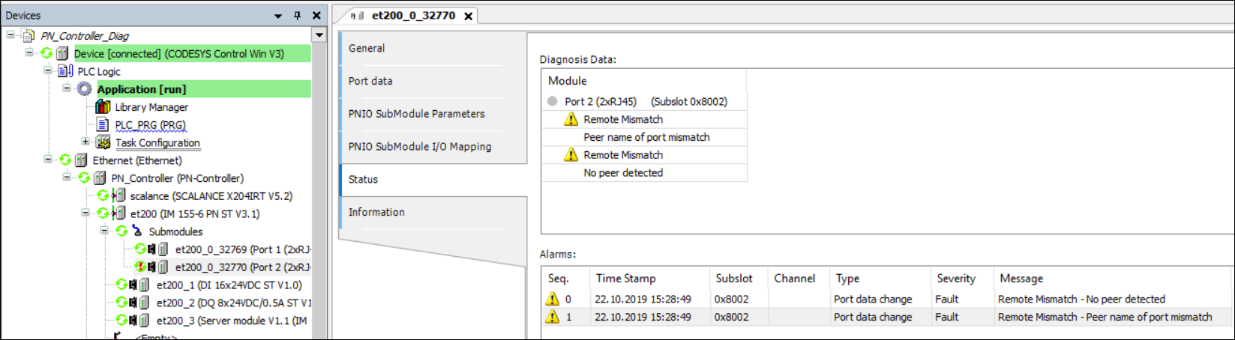

デバイスステータス
The 診断データ ビューには、現在保留中の診断が表示されます PROFINET モジュール。 The アラーム ビューには、アプリケーションの開始以降にコントローラーが受信した、このモジュールに割り当てられたアラームが表示されます。コントローラは、アラームデータをリングバッファに保存します。クリックすると 確認、アラームデータがリングバッファから削除され、保留中のDiag-Cleared-Flagがリセットされます。
ロガー
PLCロガーのフィルターされたビューは、コントローラーレベルとデバイスレベルの両方で表示されます。これには、それぞれのデバイスに割り当てられているエントリのみが表示されます。
詳細については、以下を参照してください。 [ログ]タブ
