CODESYS POU Visu Generator
CODESYS POU Visu Generator のアドオンです CODESYS Development System。
このアドオンを使用すると、SFCまたはLD2でプログラムされたPOUに基づいてビジュアライゼーションを生成できます。
使用できます CODESYS Installer をインストールして更新するには CODESYS POU Visu Generator アドオン。
SFCまたはLD2でのPOUのビジュアライゼーションの作成
POU の場合 (PROGRAM または FUNCTION_BLOCK) でプログラムされています シーケンシャル・ファンクション・チャート (SFC) または ラダーダイアグラム (LD2) 実装言語では、適切なブロック図を表示する可視化オブジェクトを作成できます。
このような視覚化を行いたい場合は、 SFC/LD ビジュアライゼーションを生成 これにはコマンドが役立ちます。
SFC POU から視覚化を生成する
LD2 オブジェクトでのみ可能
で作成できるのは POU のビジュアライゼーションだけです。 ラダー (LD2) 実装言語。POU を視覚化するには LCDまず、以下を使用して LD2 に変換します。 新規ラダーに変換 コマンド。その後、これから LD2 ビジュアライゼーションを生成できます
詳細については、以下を参照してください。
SFC POU から視覚化を生成する
重要
を設定 SFCCurrentStep のプロパティダイアログにある各 SFC オブジェクトのフラグ SFC 設定 タブ。そうしないと、コンパイルエラーが発生します
SFC コードにマクロが含まれている場合は、マクロごとに個別のビジュアライゼーションが生成されます。このビジュアライゼーションはクリックして選択できます
例 1. 例

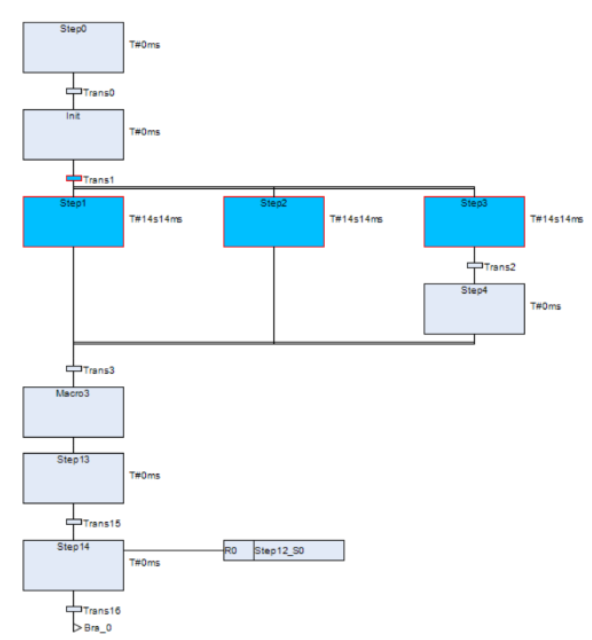

生成されたSFC視覚化
詳細については、以下を参照してください。
