支店

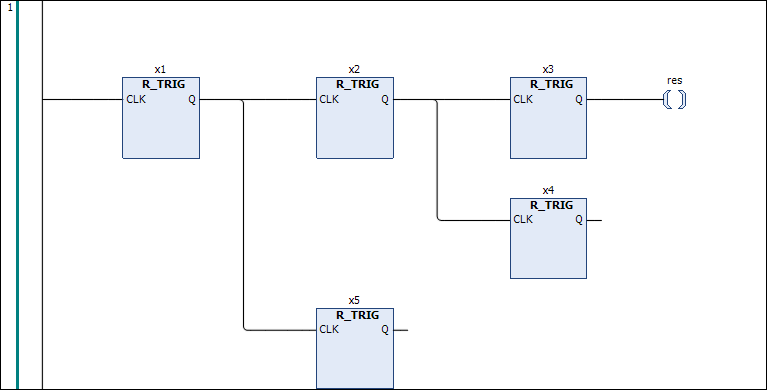

ネットワーク内の要素は常に左から右、上から下の順に処理されます。したがって、下に示すネットワークでは、処理順序はx1、x2、x3、x4、x5となります。

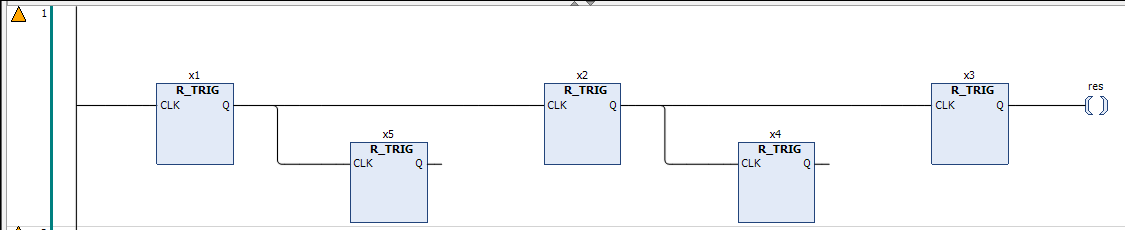

ネットワークがLadder V1.2.0.0未満の場合、レイアウト上の理由により、ブランチを含むネットワークが含まれる可能性があります。CODESYS Ladderバージョン1.2.0.0未満の場合も、処理順序は1.2.0.0以前のものと同じになります。以下の例では、処理順序はx1、x2、x3、x4、x5となります。

黄色の三角形ネットワークの端にある は、このようなケースを示しています。ネットワークを新しい処理順序に切り替えたい場合は、三角形をダブルクリックしてネットワークを「正規化」できます。この操作は元に戻せません。すると、ネットワークは上図に示す「通常の」処理順序のように見えます。ネットワークは編集するとすぐに「正規化」されます。

メッセージウィンドウのはしご検査カテゴリを選択すると、正規化されていないネットワークごとに対応するメッセージが表示されます。その後、ボタンをクリックして、正規化のための次のコマンドを選択します。
