モニタリング
アプリケーションがコントローラー上またはシミュレーションとして実行されているときに、開発システムでプログラミング オブジェクトを開くと、現在の値がそこに表示されます。これにより、POU の実行時の動作を監視できます。
ヒント
そこで、インライン監視機能を無効にすることができます:
、 の中に テキストエディタ カテゴリ、 モニタリング タブ
詳細については、次を参照してください。 CODESYS Essentials：値の監視
ネットワークでの表示
接続線は、実際のブール値に応じて色で表示されます (青は、 TRUE、黒の意味 FALSE）。
LDで表示
ラダー ダイアグラム (LD) のオンライン ビューでは、接続線が色付きで表示されます。 TRUE 太い青い線で示され、値との接続 FALSE 太い黒線で。対照的に、不明またはアナログ値の接続は通常どおり表示されます (細い黒線)。
接点とコイル要素も示されています。
接点とコイルの場合、準備された値 (TRUE また FALSE) が要素の横の小さなビューに表示されます。
重要
接続の値は、監視対象の変数から計算されます。これは本物のフロー制御ではありません。

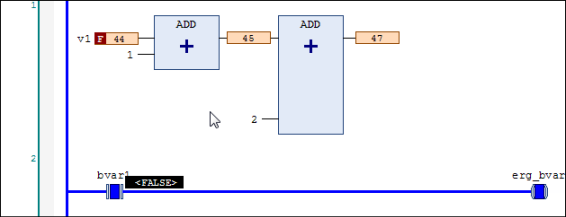

例 6. LD エディターでのモニタリング
ILで表示
現在の値は別の列に表示されます。
