例: デカルト XY チャート

製品: CODESYS Visualization

この例は、 デカルト XY チャート 視覚化要素。また、配列値の履歴をデカルト座標系の折れ線グラフまたは棒グラフとしてグラフィカルに表示するように要素を構成する方法。

説明

このサンプル プロジェクトでは、 デカルト XY チャート 視覚化要素が例として使用されます。

次のトピックは、それぞれ 1 つのアプリケーションでカバーされます。

  • 曲線の重なり

  • 曲線のプログラミング

  • ズームとパン

追加情報

計画 XYChartCurvesOverlapping

オーバーラップ機能は次のように使用できます。

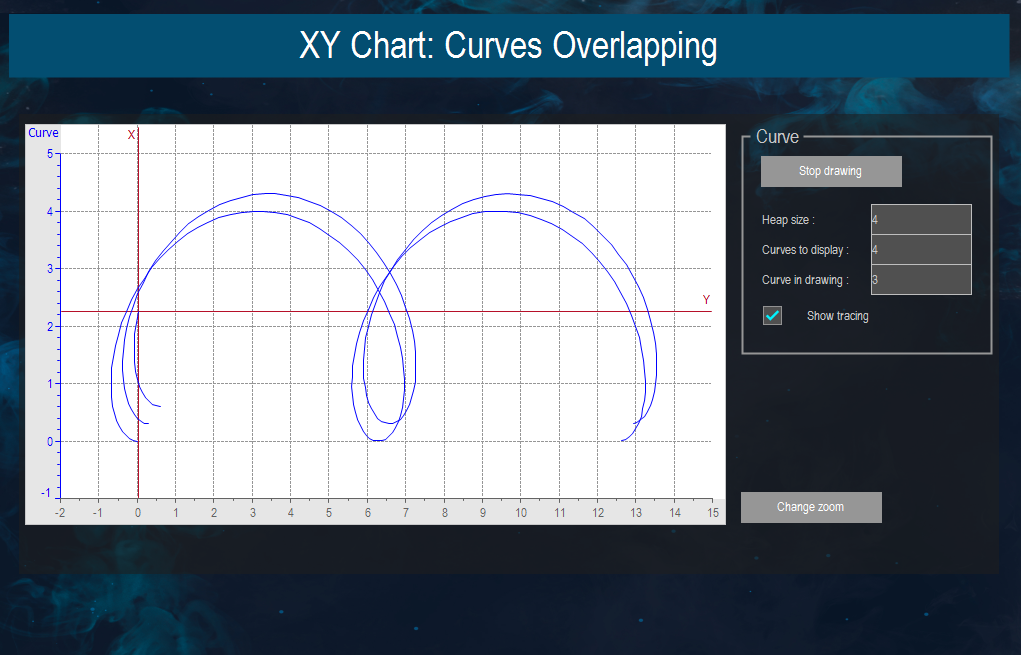

2. 応用: XYChartCurvesOverlapping
応用: XYChartCurvesOverlapping


計画: XYChartProgrammingMode

プログラミングモードは次のように使用できます。

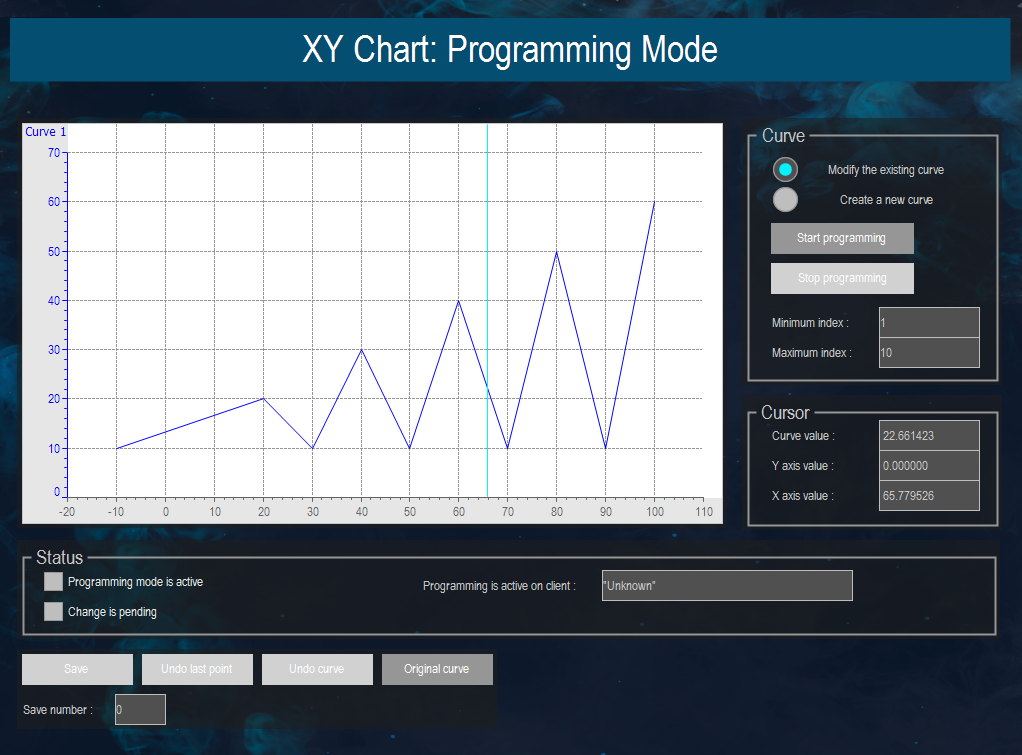

3. 応用: XYChartProgrammingMode
応用: XYChartProgrammingMode


サンプル プロジェクト: XYChartZoomingPanning

ズームとパン機能は次のように使用します。

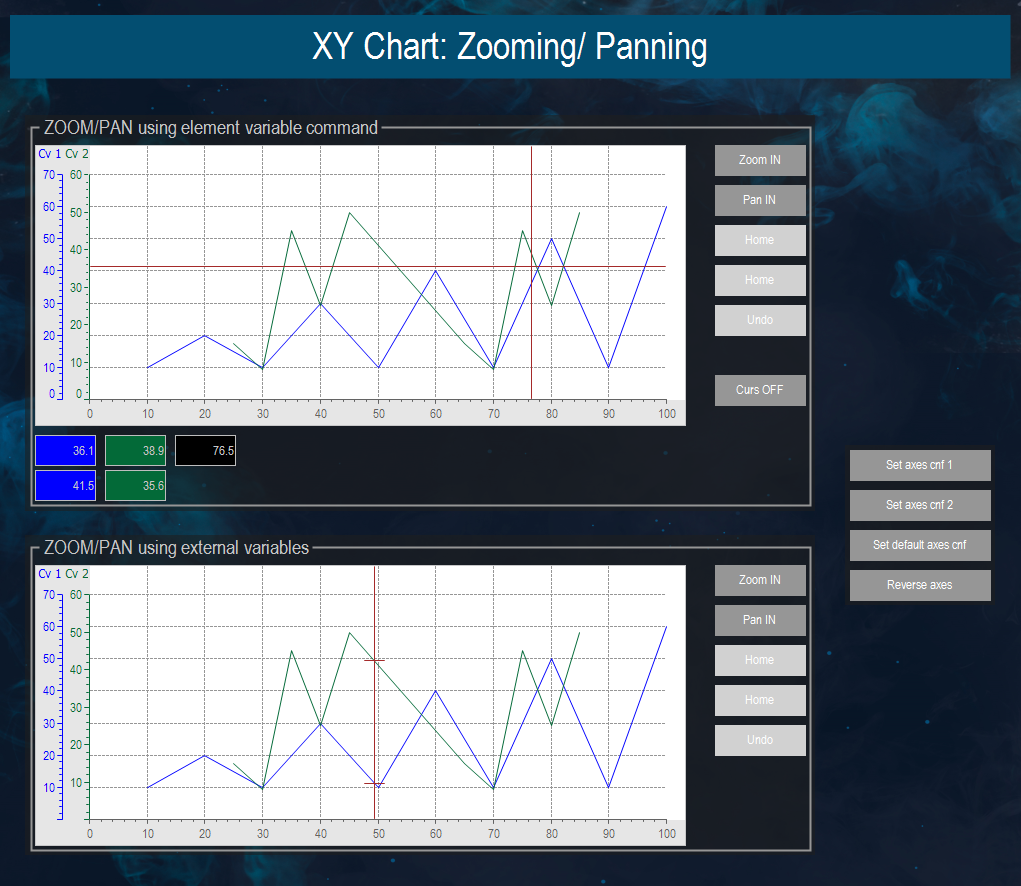

4. 応用: XYChartZoomingPanning
応用: XYChartZoomingPanning


システム要件と制限事項

プログラミングシステム

CODESYS Development System (バージョン 3.5.14.0 以降)

ランタイム システム

CODESYS Control Win (バージョン 3.5.14.0)

アドオン コンポーネント

-

注記

_example_icon.png ダウンロード 計画
