例: トレンド

このアプリケーションでは、振幅 500 の正弦波信号を生成する方法を示します。信号は、振幅が 200 以上のときに記録されます。この記録条件は、 トレンド記録 のオブジェクト 記録設定 セクション。オブジェクトは、 Trend Recording Manager 物体。

詳細については、次を参照してください。 オブジェクト: トレンド記録

このアプリケーションは、長期記録用にトレンド要素を構成する方法の実装を示しています。

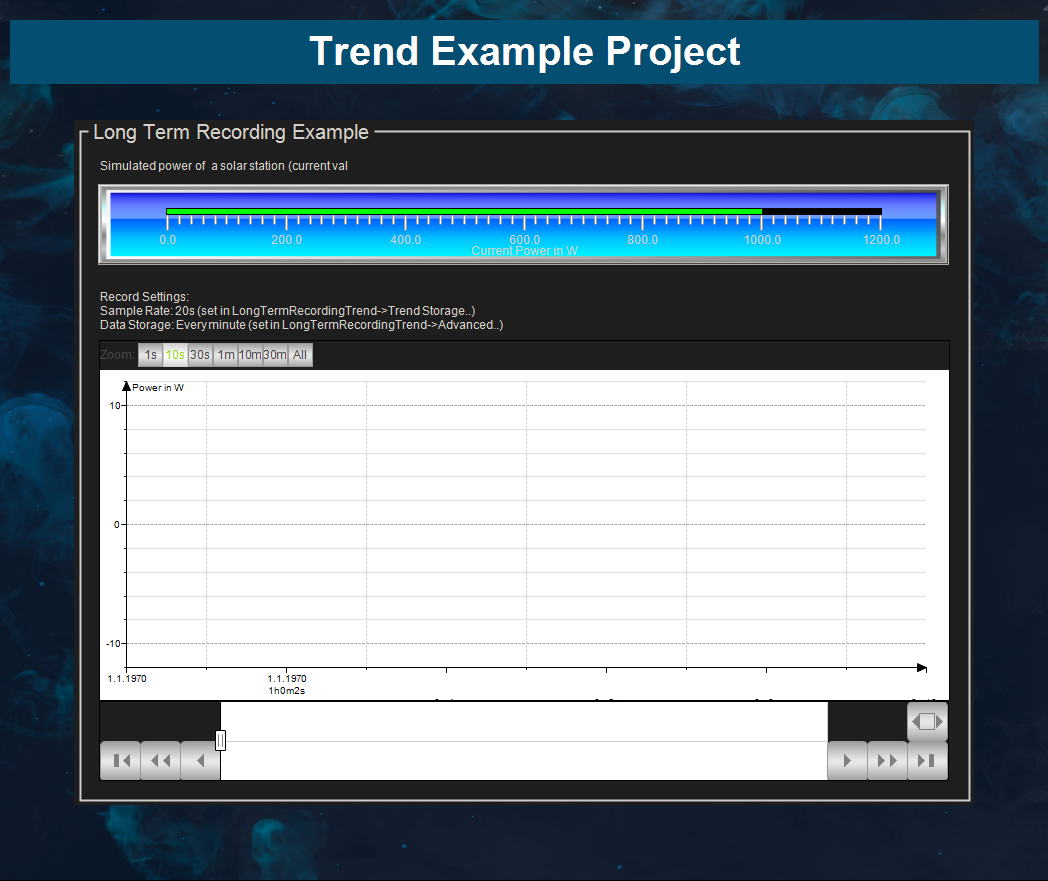

アプリケーションでは、ソーラー ステーションの電力がシミュレートされます。力 (変数: rCurrentPower) は 20 秒ごとに記録されます。データは毎分データベースに保存されます。

録画間隔は、 高度なトレース設定 ダイアログと nサイクルごとに測定 入力フィールドで保存間隔を調整できます。 Nミリ秒ごとに保存 の分野 トレンドストレージ 物体。

詳細については、次を参照してください。 ダイアログ: 詳細トレース設定

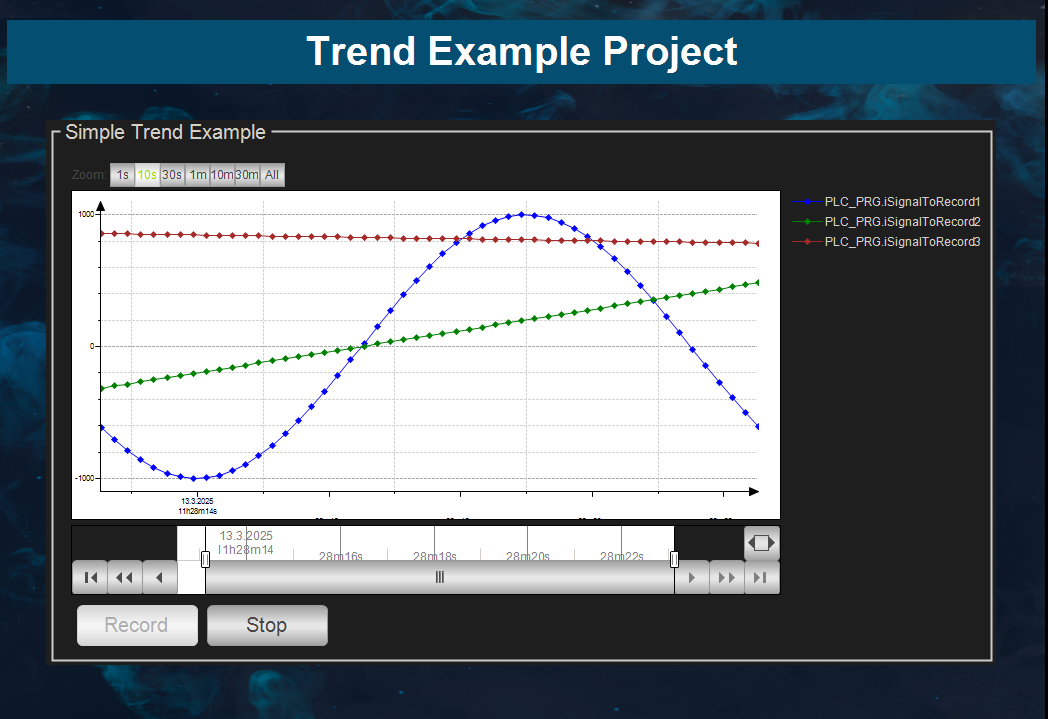

サンプル アプリケーションは、トレンド要素によって記録および視覚化される 3 つのシグナルを生成します。録音は、 "Record" ボタン。

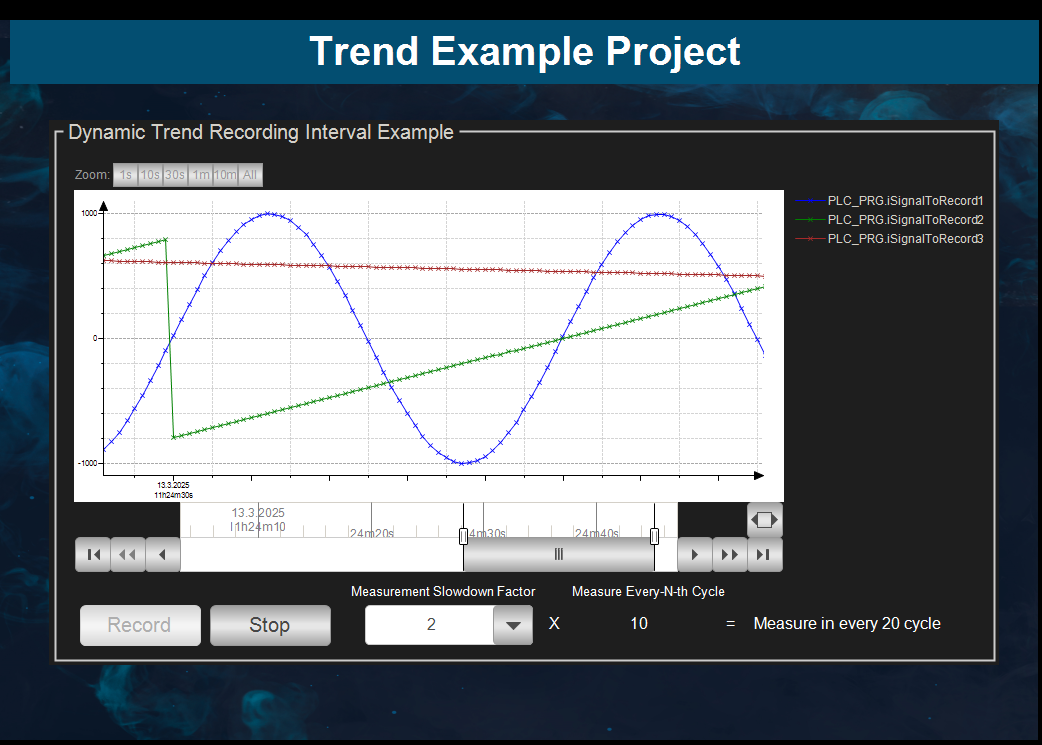

アプリケーションには、の使用方法が表示されます 測定速度低下係数 実行時にトレンド記録の記録間隔を調整するオプション。

詳細については、以下を参照してください。 録音設定
