例: 7 セグメント表示
製品: CODESYS Visualization
この例では、7 セグメント ディスプレイの実装を示しています。 CODESYS Visualization および対応する機能ブロック。
 |
説明

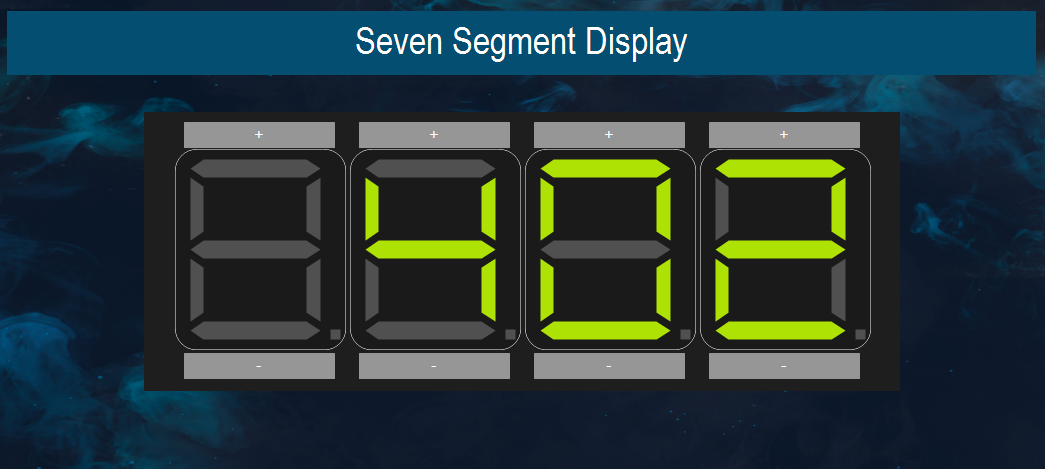

の SevenSegmentDisplay.project 4 つの 7 セグメント ディスプレイの視覚化を含むサンプル プロジェクトは、整数値を示しています。ボタンは、整変数の値を増減するために使用されます。 7 セグメント ディスプレイはモジュール式に実装されており、個々の要件に合わせて簡単にカスタマイズできます。
7 セグメント表示の 1 桁は、 SevenSegmentDisplay 視覚化コンポーネントと SevenSegmentDriver ドライバー機能ブロック。の Display 関数ブロックは PLC_PRG プログラムとによって参照される MainVisu 視覚化。
次の値を表示できます。
0から9までの数字
aからfまでの文字
小数点
システム要件と制限事項
プログラミングシステム | CODESYS Development System (バージョン 3.5.14.0 以降) |
ランタイムシステム | CODESYS Control Win (バージョン 3.5.14.0) |
アドオンコンポーネント | - |
注記
ダウンロード 計画
