例: アナログ時計

FB_Clock: の FB_CLOCK 関数ブロックは、現在時刻を取得するためのロジックを実装します。最初にタイムゾーンが設定され、次に時刻と日付が取得されます。時、分、秒などの単位が必要なため、日付と時刻の変数は分割されます。これらの部分は、時間を表示するためにビジュアライゼーションで使用できます。

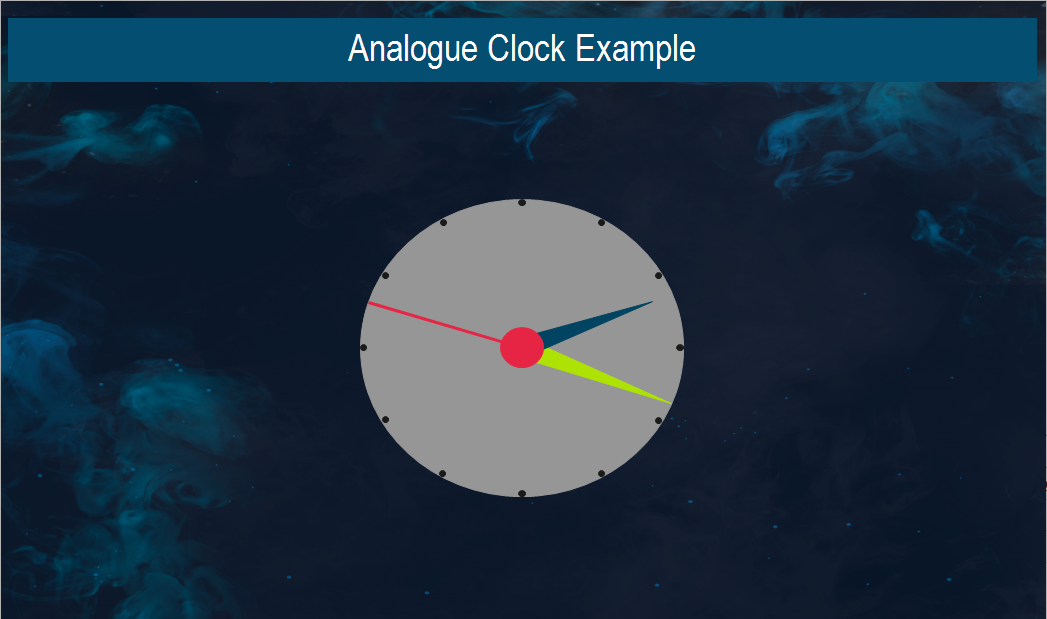

視覚化: Clock 視覚化では、複数の楕円と多角形を使用してアナログ時計を構築します。このクロックへの複数の参照を作成することができます。これを行うには、メイン ビジュアライゼーションにフレームを追加する必要があります。フレームを右クリックし、 フレームセレクション」。そこでビジュアライゼーションを選択できます。時刻を表示するには、次のようなプレースホルダーを使用します。 FB_CLOCK” のインターフェースエディターで定義されています。Clock_Visu。この変数は、時計の針をアニメーション化するために使用されます。クロックを参照するには、プロパティ エディターの「」でプレースホルダーの変数を設定する必要があります。参考文献" 点。このようにして、複数の時計 (たとえば、異なるタイムゾーン) を参照することができます。
