例: 視覚化を備えたシリアル COM

この例を使用する前に、接続されたデバイスの COM 設定を構成する必要があります (ポート、ボー レートなど)。

• PLC_PRG: メイン プログラムは、選択したシリアル ポートをアクティブ化し、ポート番号やボー レートなどの各ポートの特定のパラメータ値を設定します。ビジュアライゼーション内のポートを変更すると、使用されていないポートが閉じられます。

• SERIAL_LINE：初期状態では指定した通信パラメータが設定されます。その後、このパラメータ リストを使用してポートが開かれます。モードに応じて、読み取りまたは書き込み操作が開始されます。読み取り後、バッファは変数に格納されます。書き込み操作を開始する前に、COM ポートに書き込まれる文字列がバッファ変数に移動されます。

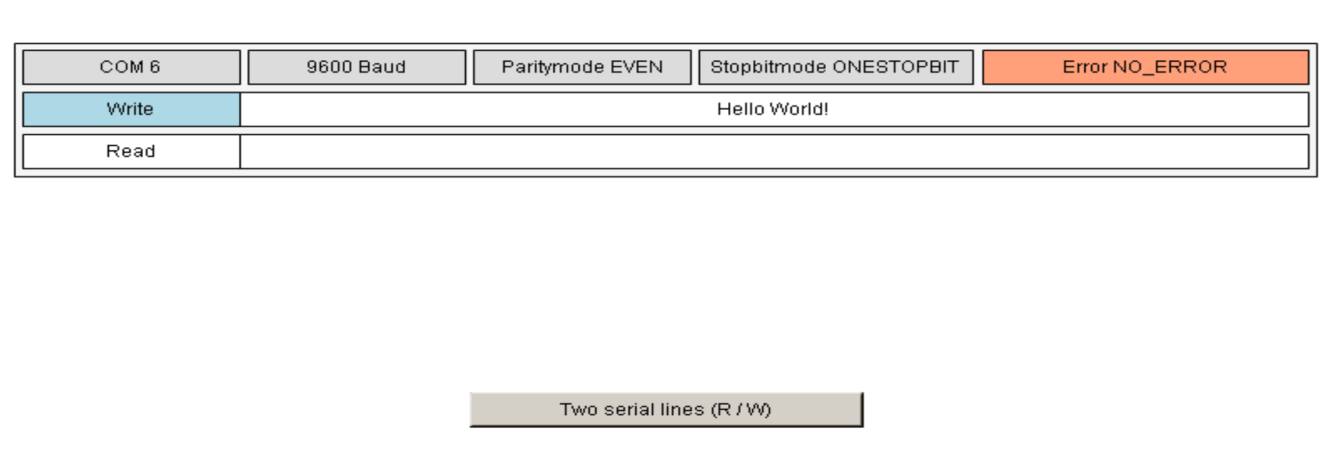

• Visualization: の SERIAL_LINE_VISU 視覚化モジュールは、使用されたパラメータ、発生したエラー、読み取りまたは書き込みの結果を表示します。メインのビジュアライゼーションは、さまざまなポートに対してこのモジュールを参照します。
