例:アンドロイド用センサーアプリ
[製品]: アンドロイド用 CODESYS センサーアプリへのリンク
サンプルプロジェクトでは、Android スマートフォンから Android スマートフォンにセンサーデータを送信する方法を示しています。 CODESYS コントローラー。
インストール
Android アプリのインストール
アンドロイドアプリ CODESYS センサーアプリ Google Play ストアからのみインストールできます。
Google Playストアで「CODESYS Sensorアプリ」を検索し、Androidデバイスにアプリケーションをインストールします。
のインストール CODESYS パッケージ
をインストールします CODESYS Sensor App for Android Example パッケージは CODESYS Installer。このページの下部にあるダウンロードリンクを使用してください。
コンフィギュレーション
Android アプリは、ネットワーク変数を使用して Android デバイスのセンサーデータをに送信します。 CODESYS ポート 1202 と 1059 の UDP 経由のコントローラー。Android デバイス (スマートフォンやタブレットなど CODESYS コントローラーは同じローカルネットワークに配置されている必要があります。これを実現する最も簡単な方法は、Android デバイスの Wi-Fi ホットスポットを使用することです
Android デバイスに Wi-Fi ホットスポットを設定します。
(たとえば、経由で 設定 → ホットスポットとテザリング → 無線LANホットスポット)
接続する CODESYS コントローラを Wi-Fi ホットスポットに接続し、Wi-Fi アダプタのコントローラの IP アドレスを確認します (たとえば、
ipconfigコマンド)。
を開く CODESYS サンプルプロジェクト
AndroidSensorApp.project。を起動します
SensorReceiverコントローラー上のアプリケーション。
「CODESYS センサーアプリ」を起動します。
の中に ターゲット IP アドレス フィールドに、の IP アドレスを指定します。 CODESYS コントローラ。
切り替え センサーデータをコントロールに送信 に設定 オン。
現在のセンサーデータがコントローラーに送信され、ビジュアライゼーションに表示されています。
重要
もし CODESYS アプリケーションがデータを受信しない場合は、ネットワークとファイアウォールのポート転送設定を確認してください。
機能範囲
ターゲット IP アドレス: の IP アドレスの設定 CODESYS コントローラ
センサーデータをコントロールに送信: 指定された IP アドレスにセンサーデータを送信します。
メッセージ: のステータスメッセージ CODESYS アプリ
音声認識を開始する: Google による自動単語認識を開始します
(インターネットに接続している場合のみ)
認識された単語: 認識された単語のリスト
AndroidSensorApp.project受信したセンサーデータは、の視覚化に表示されます
SensorReceiverアプリケーション。音声認識で認識された単語は文字列に格納されますstrCommandネットワーク変数 NVL が格納されます。

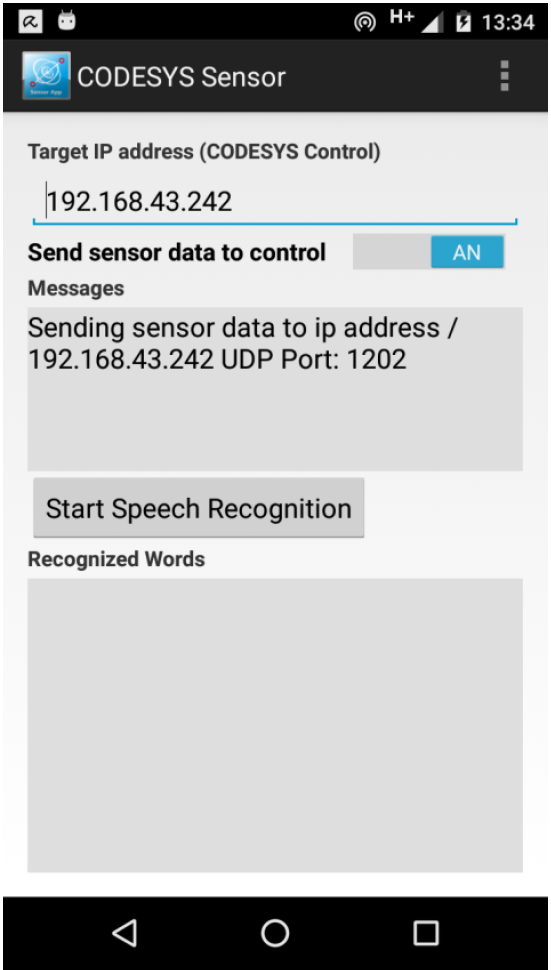

スクリーンショット: CODESYS Sensor App for Android Android デバイスで

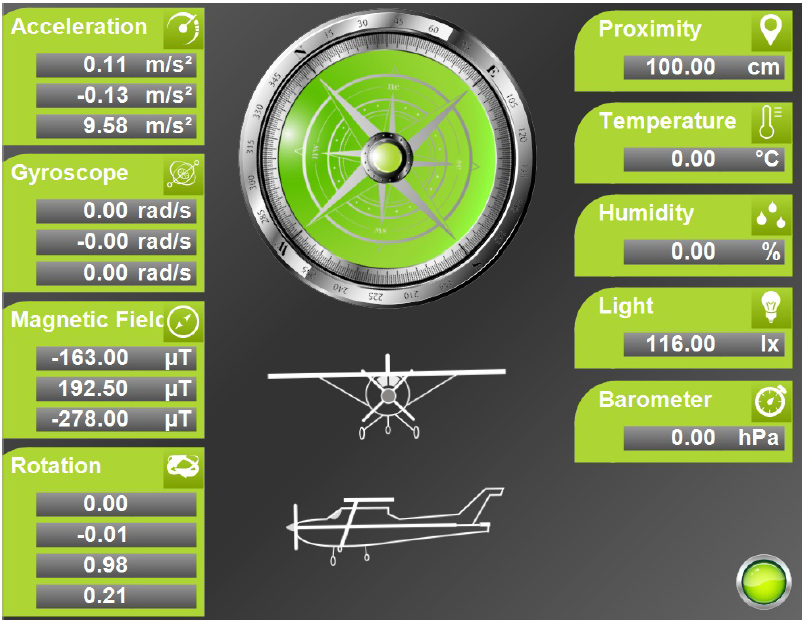

スクリーンショット:でのセンサーデータの表示 CODESYS Development System (AndroidSensorApp.project)
システム要件と制限事項
プログラミングシステム | CODESYS Development System (バージョン 3.5.17.0 またはそれ以降) |
ランタイムシステム | CODESYS Control Win (バージョン 3.5.17.0) ヒント無料の Device Reader プロジェクト (以下で入手可能) を使用してください CODESYS Store Internationalコントローラーがサポートしている機能を確認するには、)。 |
アドオンコンポーネント |
|
その他の要件 |
|
注記
ダウンロード プロジェクト
