例: BACnet BBMD

BACnet/IP および BBMD の概要とドキュメントについては、次を参照してください。 BACnet コミュニティ – 開発者支援。

複雑なネットワーク環境をシミュレートするには、LANCOM VPN ルーターが使用されます。 BACnet デバイスを分離するために 2 つの VLAN があります。 VLAN 外部のデバイスへの BACnet ブロードキャスト (IP/UDP ブロードキャストも) は、LANCOM VPN ルーターによって拒否されます。その結果、1 つの VLAN 内の BACnet デバイスは、他の VLAN 内の BACnet デバイスと直接通信できなくなりますが、通信するには「その」BBMD が必要になります。

LANCOM VPN ルーターは、2 つの VLAN 間で IP ルーティングを実行するように構成されています。これにより、BBMD が IP 経由で「ピアツーピア」(P2P) 通信できるようになります。

一般に、BBMD 構成は「完全に接続されたスター」である必要があります。この特定の例では、BBMD の構成は単純です。2 つの BBMD は相互に認識するだけで済みます。

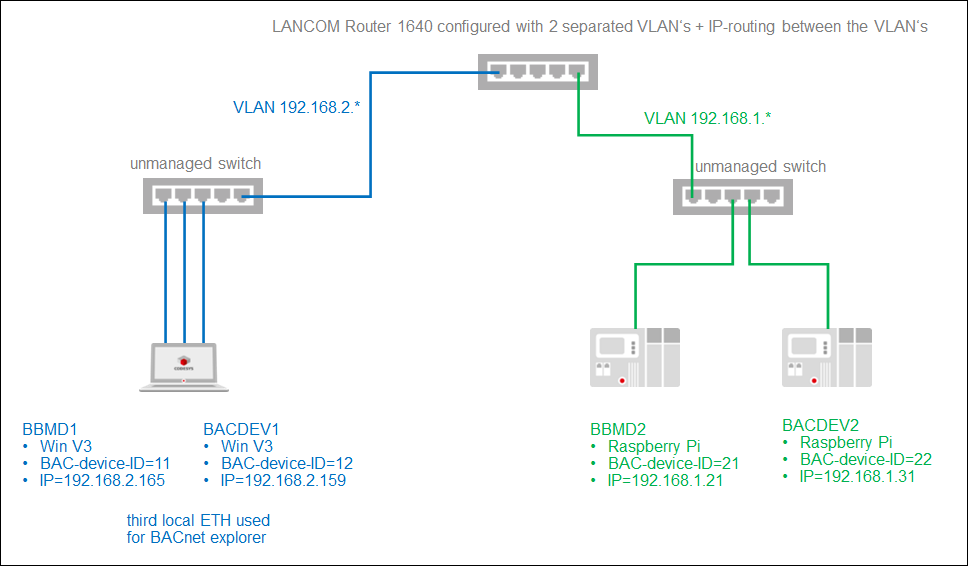

ネットワークビュー:

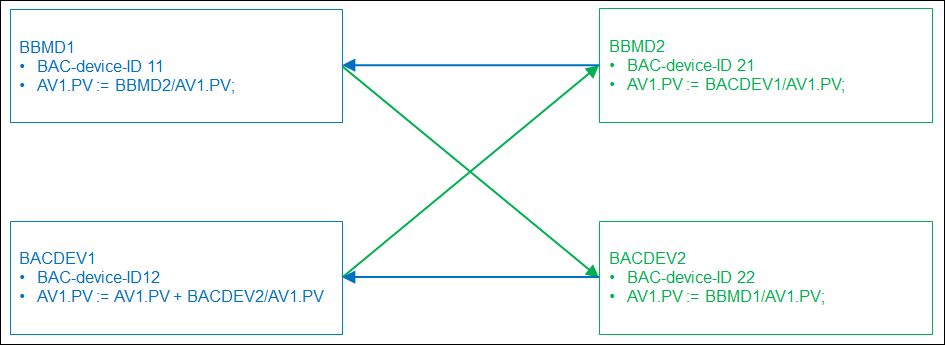

アプリケーションビュー:

BACnet デバイスが適切に通信できることを実証するために、各デバイスは別のデバイスから「クライアント読み取りプロパティ」を実行します。

Analog_Value[1].Present_Value （ショートフォーム： AV1.PV)

BACDEV1 増加します AV1.PV 読み取りに成功した後。このようにして、すべての BACnet デバイスのパフォーマンスが向上していることがわかります。 AV1.PV 「リング」が閉じたとき（または中断されなかったとき）。
