例: 分離されたモジュール

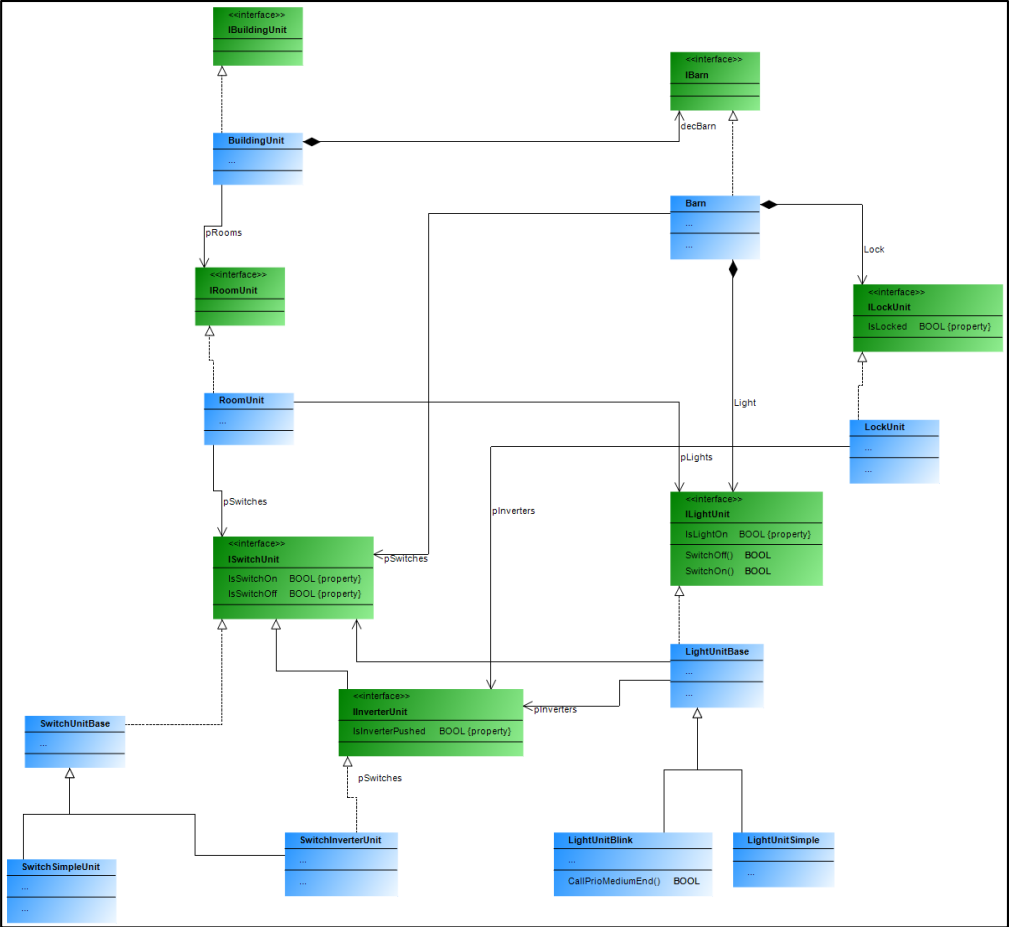

この例では、部屋が複数ある建物を説明しています。これらの部屋にはスイッチと照明があり、それぞれ2種類の照明があります。照明（点滅または点灯）は、スイッチまたはボタンにリンクできます。スイッチまたはボタンは複数の照明にリンクできます。例えば、照明にスイッチとボタンの両方が装備されている場合、スイッチはメインスイッチとして機能し、プッシュボタンで照明を操作する前に、スイッチを押す必要があります。スイッチのみが設置されている場合は、スイッチは参照照明を切り替えます。点滅照明は、スイッチを入れると自動的に点灯と消灯が切り替わります。

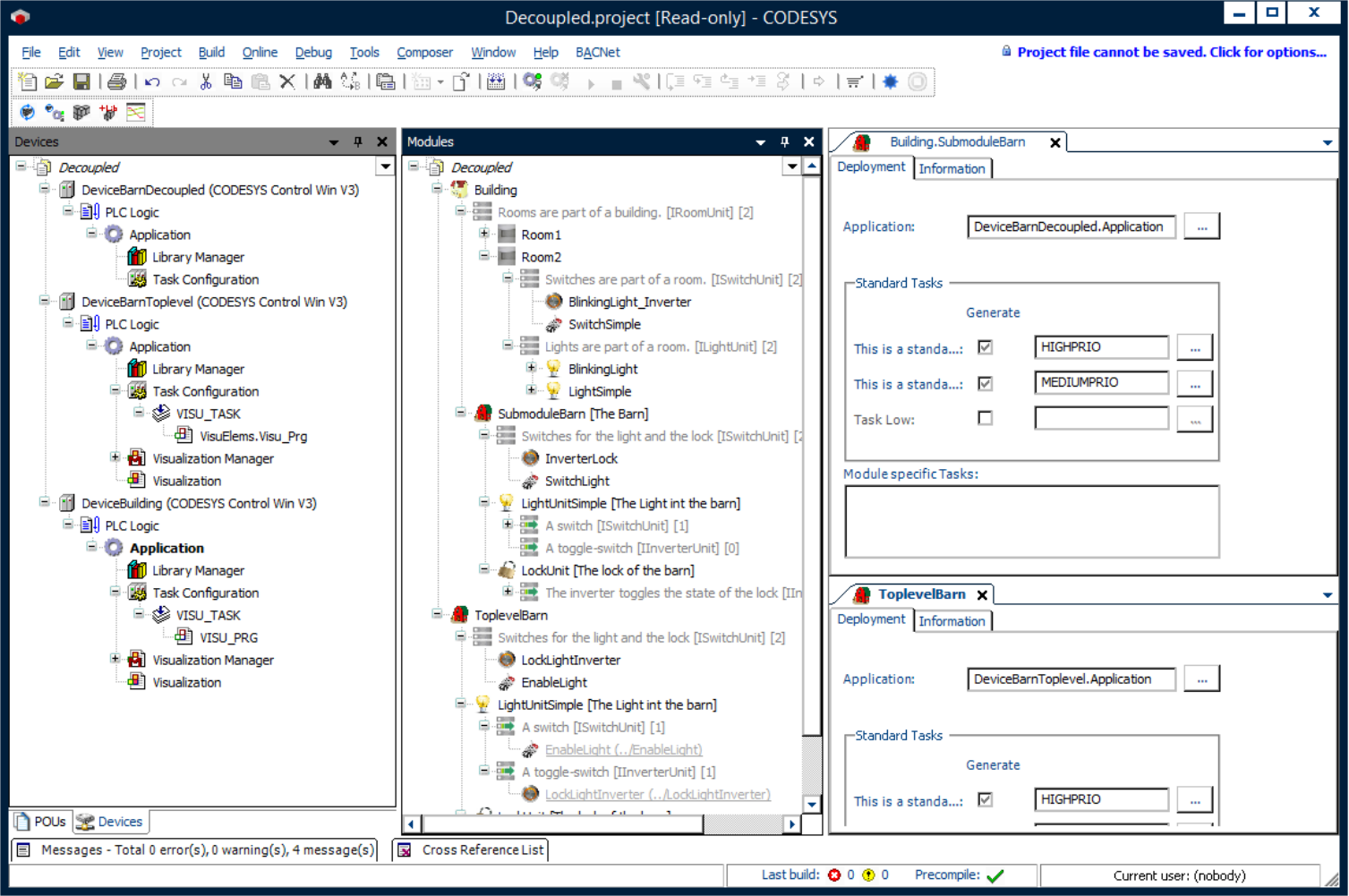

この例では、分離モジュールは小屋を記述しており、小屋は家の一部として、また最上位モジュールとしても適用されています。小屋の適用は、その用途に関わらず、別のコントローラーで実行できます。

詳細については、以下を参照してください。分離セクションとプロキシセクション。

この例を生成するには、標準ジェネレータオプションを選択する必要があります。

さまざまなコントローラと通信するには、シェッドのインスタンスでシェッドのアプリケーション ターゲットを適切に設定する必要があります。

このサンプルアプリケーションを実行するには、相互接続された3つのコントローラが必要です。例えば、CODESYS Control Win (SoftPLC) 製品は、構成された仮想マシン上で2台目または3台目のコントローラーとして使用できます。分離されたモジュールがサブモジュールとして適用され、別のコントローラー上で実行される場合、通信はネットワーク変数とプロキシインスタンスのリストを介して行われます。
