ステータスページ（マスターとスレーブ）

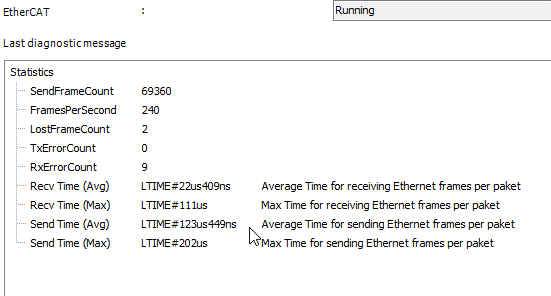

さまざまなエラーカウンターが 状態 マスターのタブ。通常、すべてのカウンターは0である必要があります。
さまざまな時間値はそれぞれ、メッセージの送受信に必要な時間を示します。これにより、それぞれのオペレーティング システムとネットワーク ドライバーのプロパティを表示できます。
価値 | 説明 |
|---|---|
| 紛失した荷物の数。 これは通常、接続エラーまたは電磁両立性 (EMC) の問題を示します。 |
| 送信できないパッケージを表示します。 これは、たとえば、オペレーティング システムの内部バッファが不十分なために発生する可能性があります。 |
| 失われたメッセージや遅延したメッセージを表示します。 これはオペレーティング システムの過負荷が原因である可能性があり、着信メッセージが時間内に EtherCAT スタックに転送されなくなることを意味します。 |
診断メッセージが 状態 エラーが発生した場合は、スレーブのタブ。たとえば、緊急メッセージが表示されます。
詳細については、以下を参照してください。 EtherCAT 状態
