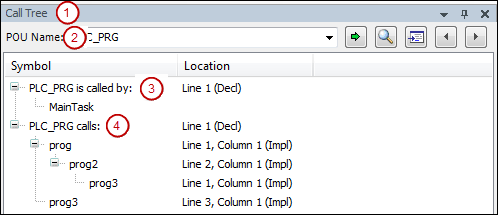

コマンド：ツリーを呼び出す

ビルディングブロック名

プログラムブロックの名前

手動で、または別のビューからドラッグするか、ボタンを使用して実行できます 入力する

選択リストには、最後に入力されたブロック名が含まれています。

ツールバーとキーボードのコントロール

： ビルディングブロックを見つける

CODESYS で検索 ビルディングブロック名 指定されたビルディングブロックであり、その呼び出し元とその呼び出しを表します。

： 入力ヘルプからブロックを取得

対話 入力ヘルプ ブロック呼び出しまたはインスタンス呼び出しを選択するように見えます。選択後、コールツリーは自動的に更新されます。

： 選択したブロックのソースコードの位置を表示する

CODESYS プログラムのソースコード内のブロックの使用ポイントにジャンプします。

F4： 次のビルディングブロックのソースコードの位置を表示する

トグル + F4： 前のビルディングブロックのソースコードの位置を表示する

呼び出しツリーでの選択は、呼び出し構造内の次または前のブロックにジャンプします。同時に、関連するソースコードの位置がそれぞれのエディタで開かれます。

注：コールツリーのエントリをダブルクリックすると、関連するソースコードの位置も開きます。

コールツリーの表現

シンボル

<ブロック名>はによって呼び出されます：ブロックの呼び出しシーケンスがこのノードの下に表示されます。このツリー構造の一番下のエントリは、呼び出しの開始を示しています。

<ブロック名>の呼び出し：ブロックから発信された呼び出しは、このノードの下に表示されます。このツリー構造の一番下のエントリは、コールチェーンの終わりを示しています。

ポジション

コールツリーのルートノードの場合：宣言の行番号（decl）ブロックの

ルートノードの下の発信者または通話の場合：実装言語、行番号、列番号、その位置のネットワーク番号によって異なります

ツリーで現在選択されているエントリのコンテキストメニュー

すべてを減らす

呼び出しツリーの展開されたエントリは、2つのルートノードを除いて折りたたまれています。

ソースコードの場所を表示する

CODESYS プログラムのソースコード内のブロックの使用ポイントにジャンプします。

新しいルートノードとして設定

コールツリーで選択されたエントリは、 ビルディングブロック名。ツリーは、新しいルートノードに合わせて自動的に調整されます。
