ヒルシャーCIFXカードの試運転

Hilscher CIFX ネットワークカードを取り付けるには、次の手順を実行します。 CODESYS Control RTE。この手順は、適用されるフィールドバスシステムから独立しています。

CIFX を備えた次のフィールドバスがサポートされています。

PROFINET コントローラーと PROFINET デバイス
PROFIBUS マスターと PROFIBUS コントローラ
netX-CAN
EtherNet/IP スキャナー

Windowsドライバーのインストール

でヒルシャーカードを操作すると、 CODESYS Control RTE ランタイムシステムの場合、ネットワークアダプタに付属の Hilscher ドライバを使用しないでください。使用する場合 CODESYS Control RTE NetX を使用する場合は、インストールする必要があります SysDrv3s.sys (SysDrv3S サブディレクトリ) は、RTE インストールパッケージで提供されます。

NetXファームウェアとNetXブートローダー

NetXファームウェアおよびNetXブートローダーは、インストールパッケージと一緒に提供され、サブフォルダーにあります。 HilscherCIFX\Firmware インストール後。

コンポーネントの追加

の中に CODESYS Control RTE メニューをクリックします PLC構成。
ダイアログで、に切り替えますコンポーネントマネージャータブ。
オプションのコンポーネントを追加します CmpHilscherCIFX をクリックしますわかった確認するために。

「CODESYSControl.cfg」を使用したRTEの構成

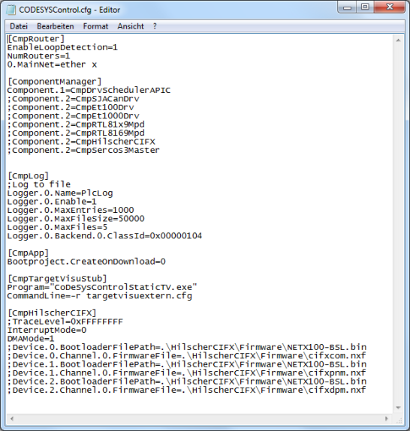

構成ファイル CODESYSControl.cfg インストールディレクトリにあります。

コンポーネントを追加します CmpHilscherCifX：
```
[ComponentManager]
...Component.x=CmpHilscherCIFX
...
```
セグメント内 CmpHilscherCIFX、CIFXカードの数に応じて、対応する行をアクティブにします（行の先頭にある「;」を削除します）。
```
...
[CmpHilscherCIFX]
;TraceLevel=0xFFFFFFFF
Device.0.BootloaderFilePath=... (see image)
Device.0.Channel.0.FirmwareFile=...
```
TraceLevel：CODESYSロガーで追加のデバッグタスクをアクティブ化する
BootloaderFilePath：各NetXコントローラーのNetXブートローダーのファイルパスとファイル名。相対パスはインストールディレクトリから始まります。絶対パスも使用できます。複数のNetXコントローラーを使用している場合は、複数のファイルパスを指定する必要があります。
```
...
Device.0.BootloaderFilePath=NXCIF50-RTE.bin
Device.1.BootloaderFilePath=NXCIF50-RTE.bin
...
```
Device.X.Channel.X.FirmwareFile：各アダプタおよび各チャネルのNetXファームウェアのファイルパスとファイル名。相対パスはインストールディレクトリから始まります。絶対パスも使用できます。何よりも「チャンネル0」のみが使用されます。複数のNetXチップを使用している場合は、複数のファイルパスを指定する必要があります。
```
...
Device.0.Channel.0.FirmwareFile=cifxdpm.nxf
Device.1.Channel.0.FirmwareFile=cifxdpm.nxf
...
```
結果：

ランタイムシステムの起動

クリックしてランタイムシステムを起動します PLCを起動しますのSysTrayメニューで CODESYS Control RTE。
ランタイムシステムが実行されるとすぐに、 CmpHilscherCIFX ランタイムシステムロガーに表示されます。のエントリが表示されますログのデバイスエディタのダイアログ CODESYS、および LogPLCxx.csv のファイル CODESYS Control RTE ディレクトリ。
以下を確認してください。
- コンポーネント CmpHilscherCIFX ロードされている必要があります。
- のツールキットバージョン CmpHilscherCIFX コンポーネントを表示する必要があります。
- ファームウェアがロードされます。ロガーはファームウェアの名前とバージョンについて通知します。
- 設定した場合 TraceLevel に 0xFFFFFFFF、その後、情報はから発行されます CmpHilscherCIFX 構成されたNetXチャネルごとに。

詳細については、以下を参照してください。タブ：ログ

の作成 CODESYS I / O構成のプロジェクト

今、あなたは簡単なものを作成することができます CODESYS 実行中のフィールドバスを使用したプロジェクト：

で新しい標準プロジェクトを作成します CODESYS。デバイスを選択します CODESYS Control RTE 作成するとき。
デバイスツリーにCIFX-PBフィールドバスマスターを追加します。
デバイスツリーのエントリをダブルクリックして、フィールドバスマスターの設定ダイアログを開きます。に切り替えます NetX構成タブ。の値を設定しますスロットと NetXcomチャネル構成ファイルのデバイス番号と同じになるようにします CODESYSControl.cfg。値をランタイムシステムのロガーエントリと比較します。
アプリケーションをビルドします。アプリケーションをコントローラーにダウンロードして起動します。
デバイスツリーのすべてのノードを緑色でマークする必要があります。

よくある質問

デバイスツリーのフィールドバスマスターは緑色ではありません。どうすれば問題を見つけることができますか？

PLCの構成エディタを開きます（通信設定このエディタにもあります）、に切り替えますログタブをクリックし、緑色の矢印をクリックします。 CODESYS PLCからすべてのロガーエントリをロードして表示します。次に、エラーと例外を検索できます。

未解決の参照があります。

未解決の参照がアプリケーションに存在する場合、ランタイムシステムコンポーネントがロードされていないか、正しくないバージョンがロードされています。チェックしてください CODESYS ロガー。コンポーネント CmpHilscherCIFX ロードされている必要があります。

もしも CmpHilscherCIFX ロードされていない場合は、コンポーネントを CODESYSControl.cfg ファイル。

もしも CmpHilscherCIFX がロードされた場合、廃止されたバージョンが使用されている可能性があります。この場合、RTE を再インストールして、ランタイムシステム全体を更新します。

TraceLevel がアクティブ化されましたが、の新しいエントリが見つかりません CmpHilscherCIFX 成分。

これは、ランタイムがNetXアダプターまたはチップを検出しないことを意味します。アダプタが正しく挿入され、対応するドライバがインストールされていることを確認してください。詳細については、上記を参照してください。 Windowsドライバーのインストール。
