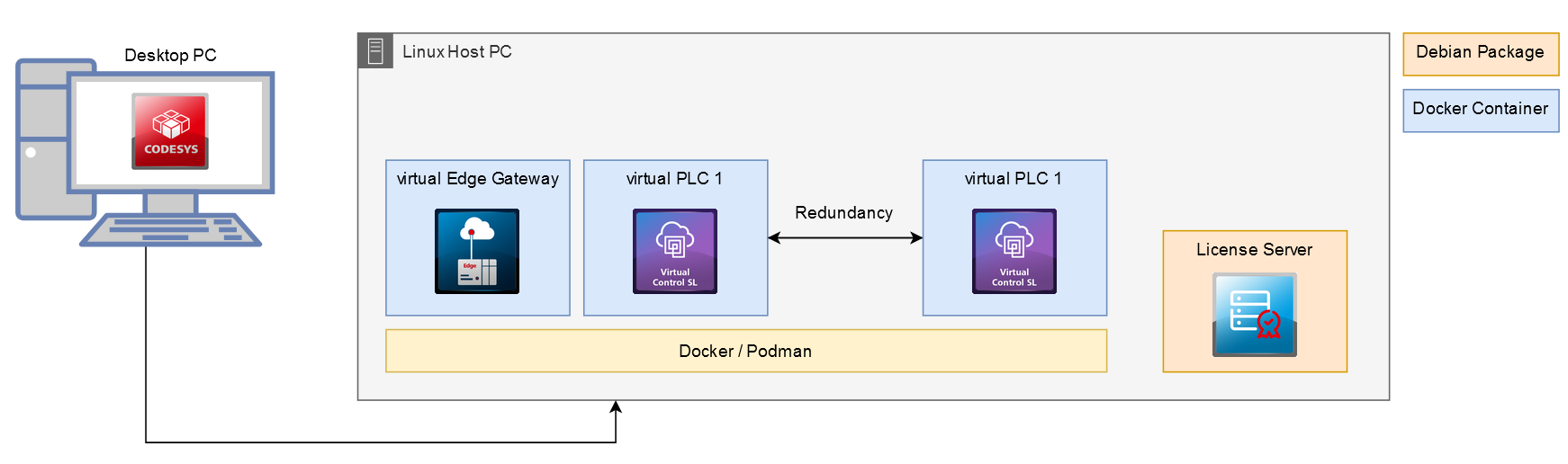

シナリオ: 「仮想冗長性」: vPLC + vPLC + ライセンスサーバー + エッジゲートウェイを 1 つのシステムに

必要条件

冗長性の機能を確保するには、使用するコントローラーに静的IPアドレスを割り当てる必要があります。IPアドレスが変更されると、デバイスへの接続を自動的に再確立できなくなります。

ネットワークは、使用するコンテナエンジンを介して直接設定する必要があります。これを行うには、SSH経由でLinuxホストPCに接続します。

ターミナルで、以下のコマンドを入力します（IP アドレス、サブネット、ネットワーク名は自由に選択できます）。

docker network create --subnet=192.168.5.0/24 mynetwork

ここで、vPLC インスタンスに個別の IP アドレスを指定し、ネットワークを割り当てる必要があります。

表 6. 仮想PLC 1:

汎用コマンド	`--ip 192.168.5.1`	インスタンスの静的IPアドレス。汎用コマンド`--ip`インスタンスが対応するサブネットを持つコンテナネットワーク内にある場合にのみ許可されます。
ネットワーク	`mynetwork`	構成されたインスタンスのコンテナネットワーク

表 7. 仮想PLC 2:

汎用コマンド:	`--ip 192.168.5。2`	インスタンスの静的IPアドレス。汎用コマンド`--ip`インスタンスが対応するサブネットを持つコンテナネットワーク内にある場合にのみ許可されます。
ネットワーク：	`mynetwork`	構成されたインスタンスのコンテナネットワーク

その後、仮想 Edge ゲートウェイもネットワークに追加する必要があります。

表 8. 仮想エッジゲートウェイ:

ネットワーク

mynetwork

構成されたインスタンスのコンテナネットワーク

の中でvPLCセクションで、すべて開始ボタンをクリックします。設定された仮想インスタンスのステータスがRunning。

冗長機能については、以下の手順に従ってください。はじめに – 冗長システムの構成

シナリオ
のセットアップが成功しましたシナリオ: 「仮想冗長性」: vPLC + vPLC + ライセンスサーバー + エッジゲートウェイを 1 つのシステムにシナリオ。
ハードウェア
以下のデバイスも必要です。

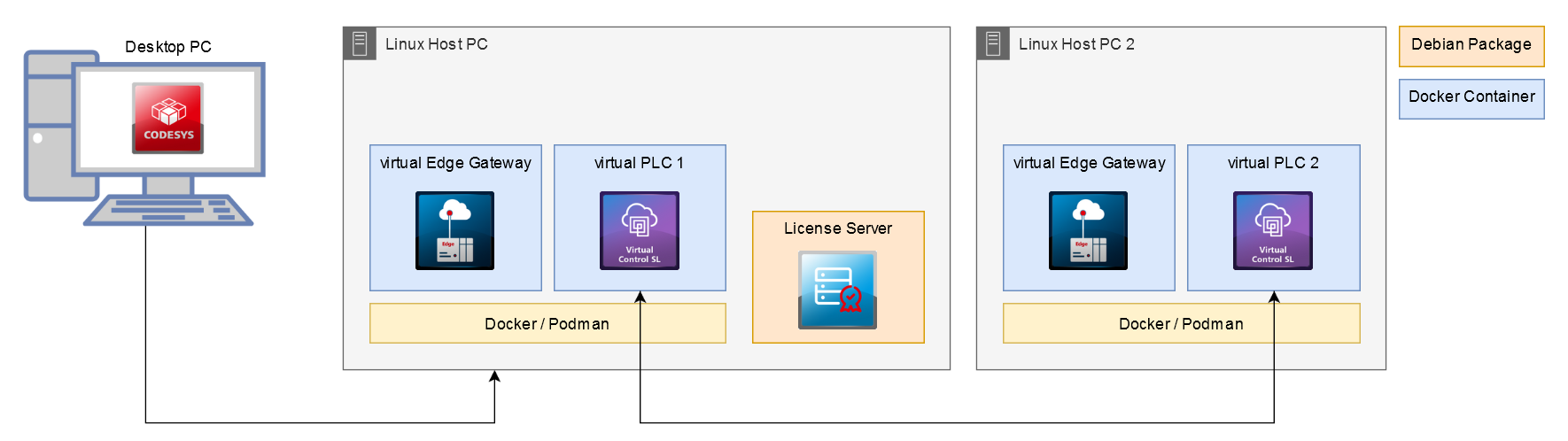

追加のvPLC用のホスト（図ではLinuxホストPC 2）です。このホストの要件
- Linux オペレーティングシステムと Docker をインストールし、SSH を構成する必要があります。
- Linux ホスト PC へのリアルタイム対応ネットワークにより、時間に敏感なデータパッケージの確定的な伝送を保証します。

両システムのインスタンスの追加構成。詳細については、以下を参照してください。インスタンスの構成

それぞれのホスト上の 2 つのインスタンスに対して以下を構成する必要があります。

ポート

1205:1205

これは冗長通信のデフォルトポートです。プロジェクトの冗長設定インターフェースでこのポートを変更することもできます。ただし、変更は対応するインスタンスの設定にも反映される必要があることに注意してください。

の中でvPLCセクションで、すべて開始ボタンをクリックします。設定された仮想インスタンスのステータスがRunning。

冗長機能については、以下の手順に従ってください。はじめに – 冗長システムの構成
