型マッピングの編集

」新しく作る」

この亜種では、 作成またはマッピングを実行すると、リモート データが自動的に読み取られ、すべての要素に対して一意のデータ型が自動的に作成されます。これは使いやすくて最初は良いです。

例 4. 例

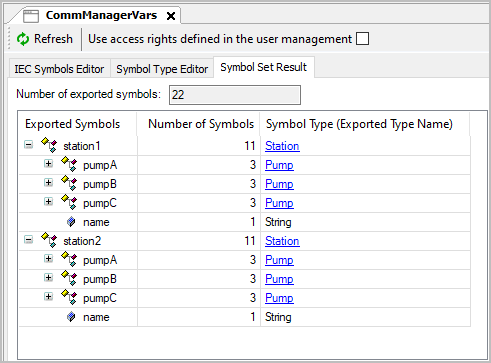

データは OPC UA サーバーから読み取られました。 station1、 station2

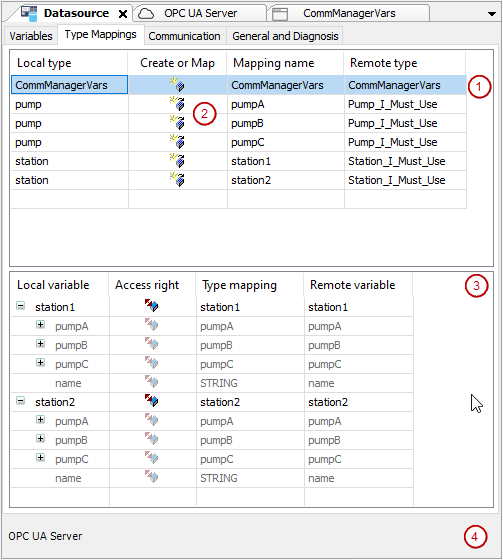

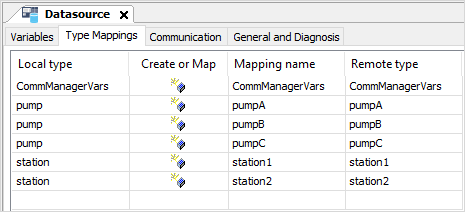

標準マッピング:

特別なデータ型は、読み取られる変数ごとに自動的に作成されます。 pumpA、 pumpB、 そして pumpC リモート データ ソース上で同じタイプを持つ。これは、マッピングごとに個別のデータ型が作成されることを意味します。互換性のあるデータ型についても。おそらくこれは望んでいることではありません。この例では、型マッピングは理想的ではありません。

」既存の地図」

この亜種では、 作成またはマッピング、プロジェクト内に新しいデータ型は作成されませんが、目的の型を選択するだけです ( ローカルタイプ）。

特定のローカル データ タイプを使用する必要がある場合は、このマッピング タイプを使用します。この理由の 1 つは、たとえば、データ型がライブラリからビジュアライゼーションに転送されるため、データ型が定義されていることが考えられます。

」既存のものを作成する」

この亜種では、 作成またはマッピング、それは同じように動作します 。新しいデータ型は作成されません。

プロジェクトが依存する既存のデータ型が変更できない、または変更する必要がない場合は、このマッピング タイプを使用します。これは、たとえば、データ型がライブラリに由来しており、このライブラリの一部 (この型のビジュアライゼーションなど) を一緒に使用する必要がある場合に当てはまります。次に、データ ソースからのデータをこの既存のタイプにマッピングし、それをオーバーラップすることが望ましい場合があります。

このマッピング タイプは、基本的に「Map Existing」と同様のユースケース向けです。既存のデータ型へのマッピングが不適切な場合は、このマッピング タイプを使用できます。

例 5. 例

プロジェクトには 2 つの関数ブロック (Pump_I_Must_Use そして Station_I_Must_Use) 以下にマッピングする必要があります:

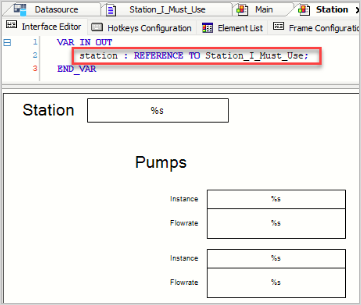

このようなデータ型に依存する視覚化は、一般的な使用例です。

手順. 手順

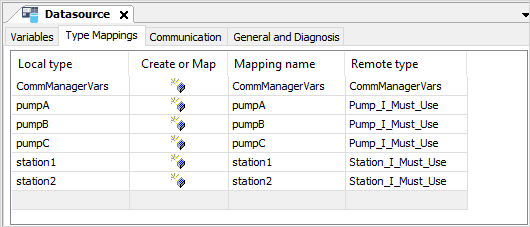

1. の中に データソースエディタを開きます。 型マッピングタブ。

2. をクリックしてください リモートタイプ 列を変更し、必要なタイプと一致するようにタイプを変更します。

   その後、最近作成されたローカル タイプが上書きされ、視覚化要素で使用される VAR_IN_OUT 変数が機能します。

   作成されたデータ型を見ると、上書きが確認できます。

   {attribute 'signatureoverload' := 'Station_I_Must_Use'}
   {attribute 'signatureoverload' := 'Pump_I_Must_Use'}
