監視

通常どおり、宣言部分と実装部分 (インライン監視を使用) の値を監視できます。

ファンクションブロックのインライン監視は、ファンクションブロックのインスタンスが開いている場合にのみ可能です。基本実装ビューには値は表示されません。

ブール変数の監視

ブール変数間の接続は、実際の値に応じて色で表示されます。TRUE青とFALSE黒色で表示されます。要素ピンには実際の値が装飾されています。

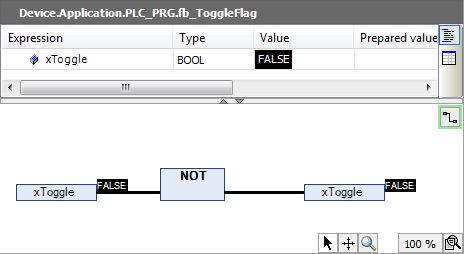

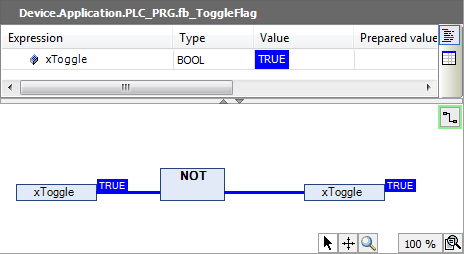

例 1. 例

アプリケーションにはCFC POUが含まれています。そこで内部ブール変数が切り替えられます。サイクルごとに変数はiToggle状態を切り替えますTRUEにFALSE。

スカラー変数の監視

スカラー変数の場合、要素ピンには実際の値が装飾されます。

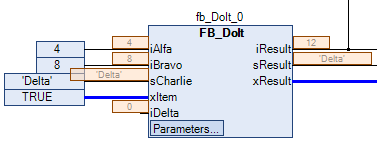

例 2. 例
