ページ指向エディタでのプログラミング
注記
POUを作成する際に実装言語を確定します。その後は、連続関数チャート（CFC）そして連続関数チャート（CFC） - ページ指向実装言語。
「連続機能チャート（CFC） - ページ指向」実装言語は、CFCの派生形です。シンプルなCFCとの違いは、コードをエディタ内で任意の数の「ページ」に分散できることです。これにより、印刷しやすい広範な機能ブロックダイアグラムを作成できます。各ページには、他のページへの接続を配置するためのエッジ領域があります。
ページの作成
ページサイズの設定
ページナビゲータでのページのコピーと挿入
CFC実装言語でPOUの実装をコピーし、ページに挿入する
境界領域における入力、出力、接続マークの整理された省スペース配置
接続マークのあるページ間の接続
 |

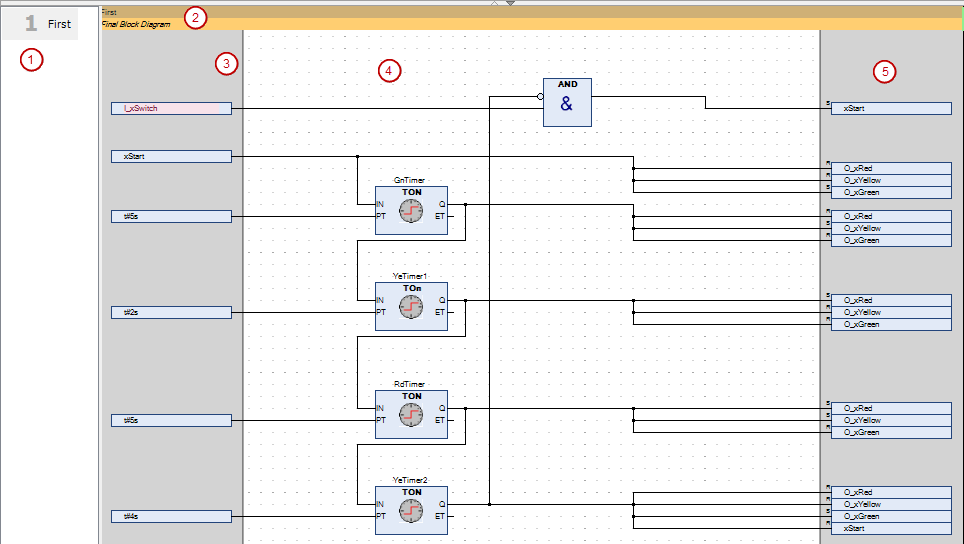

ページナビゲーター
名前と説明を含むページヘッダー
入力とシンク接続マーク用に予約された左境界領域
プログラムエリア
出力とソース接続マーク用に予約された右側の境界領域
エディターの設定
プロジェクト全体の外観、動作、印刷を、CODESYSオプションCFCエディターカテゴリー。例えば、ビュータブでは、データの種類に応じて接続線の色を設定できます。
編集
ドラッグするとページ要素からツールボックスページナビゲーションを表示します。すると、追加のページが挿入されます。
ページナビゲーションで既存のページを選択し、クリックします。編集 → コピーそして編集→貼り付けそれらを複製します。
ページのサイズは、ページサイズの編集指示。
複数のページにまたがる接続は、接続マーク– ソースそして接続マーク- シンク要素。入力ピンまたは出力ピンから境界領域へ接続線をドラッグすると、新しい接続マークが自動的に作成されます。「コンポーネント一覧」入力支援機能の利点は、以前に定義されたすべての接続マークソースが表示されることです。
エディタ内で要素を選択した場合、矢印キーを使って選択範囲を次の要素へと移動し、回路図内を移動できます。その後、接続マークを選択して別の矢印キーを押すと、次/前のページの対応する接続マークも選択されます。
CFC POUからページ指向CFCのプログラム領域にネットワークを転送するには、編集 → コピーそして編集→貼り付け（クリップボードから）。または、ドラッグ＆ドロップを使用することもできます。
実行順序
実行順序は、エディタのページナビゲータでページがソートされている順序に従って自動的に決定されます。ページ内では、ページ指向CFCオブジェクトはCFCオブジェクトのように動作します。そのため、自動データフローモードそして明示的な実行順序モード。
追加のコマンドCFCページ指向エディタ
ページ指向エディタを使用する場合、CFCメニューには次の機能も提供されます。ページサイズの編集そしてワークシートの編集コマンド。
