デバイス診断ジェネレーター

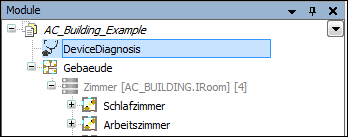

デバイス診断モジュールは、ライブラリにある Application Composer の標準コンポーネントです。 AC_DeviceDiagnosis 含まれています。このモジュールはトップレベルのモジュールであり、次のコマンドを使用してアクセスできます。 最上位インスタンスを追加する モジュールツリーに追加されます。
デバイス診断モジュールの助けを借りて、既存のデバイス構成に基づいて視覚化イメージが作成され、PLC と接続されたフィールドバス デバイスがツリー構造の形式で表示されます。個々のコンポーネントのステータスがこのツリー構造で表示されます。必要に応じて、詳細情報を呼び出したり、各コンポーネントの動作モードを変更したりすることができます。
要件
表示される診断の詳細は、デバイスで作成された CAA デバイス診断 FB (デバイス FB) から取得されます。これらのブロックを作成するには、PLC 設定でオプションを設定する必要があります デバイスの診断を有効にする 悩ませる。これらの FB は、(上記の) 概要に表示される通常のステータス情報を提供する一方で、追加の表示に表示される詳細情報も提供します。生成時のオプションです デバイスの診断を有効にする まだ設定されていない場合、生成の実行は中止され、次の世代の実行で目的のビジュアライゼーションが生成されるようにオプションが自動的に設定されます。
この視覚化イメージを生成するには、デバイス診断ジェネレーターが 発電機の構成 活性化される。
オンライン操作でのデバイス診断
オンライン操作時は、デバイス名、ステータス、エラーコードが表示されます。
デバイスのステータスは色で表示されます。
緑: デバイスは「実行中」ステータスです
赤: デバイスは「実行中」ステータスではありません
デバイスをクリックすると、デバイスが停止しているウィンドウが開きます (停止)、リセット(リセット) そして始めました (始める） できる。初めてダイアログを開くと、すべての機能が表示されます。ハードウェアがサポートしていない機能は、初めて使用するときは非表示になります。
