Guida introduttiva alla visualizzazione del trend

Quando si esegue una tendenza, è meglio procedere con la guida per l'utente e l'aiuto della procedura guidata di tendenza.

Procedura. Sviluppo di una visualizzazione con trend
  1. Creare un progetto standard vuoto e programmare almeno una variabile in PLC_PRG.

    PLC_PRG è dichiarato e attuato

  2. Aggiungi il Visualizzazione obiettare all'albero dei dispositivi sottostante Applicazione.

    Viene visualizzata una visualizzazione vuota.

  3. Aprire Casella degli strumenti → Controlli speciali.

  4. Trascina il Tendenza elemento alla visualizzazione

    Il Registrazione delle tendenze dialogo con il Impostazioni di registrazione si apre.

  5. Selezionare l'attività in cui verrà eseguita la registrazione del trend.

    Suggerimento

    In generale, la registrazione dell'andamento viene eseguita nello stesso task del programma principale, ovvero PLC_PRG.

    Pertanto, seleziona MainTask.

  6. Aggiungi una variabile di tendenza con Aggiungi variabile e assegnare una variabile IEC da PLC_PRG alla variabile trend.

  7. Clic ok per chiudere il Configurazione di trend.

    C'è un oggetto "Registrazione trend" creato di recente sotto il Gestore della registrazione del trend. La visualizzazione attiva contiene a Trend elemento selezionato.

  8. Clic Visualizzazione → Inserisci elementi per controllare gli elementi di trend.

    Il Procedura guidata di trend si apre la finestra di dialogo.

  9. Per impostazione predefinita, tutti e tre i controlli sono attivati nella finestra di dialogo. Clic ok per uscire dalla finestra di dialogo.

    La visualizzazione attiva contiene una trend con controlli.

  10. Impostare l'applicazione contenente gli oggetti trend su attiva.

  11. Compila la domanda con F11.

  12. Eseguire il In linea → Accedi comando.

  13. Avvia l'applicazione con F5.

    Viene visualizzata la visualizzazione di destinazione. La visualizzazione contiene il diagramma dell'andamento con la curva del valore della variabile. I controlli abilitano gli input dell'utente.

Esempio 50. Visualizzazione dell'andamento sinusoidale di una variabile IEC
. Nel progetto vengono implementati i seguenti oggetti:
  • PLC_PRG

  • Visualization_Trend1

  • VisuWithTrend

Il PLC_PRG il programma viene eseguito come parte dell'applicazione sul controller.

PROGRAM PLC_PRG
VAR
    iVar : INT;
    rSin : REAL;
    rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);



Esempio 51. Visualization_Trend1

Visualization_Trend1 è l'oggetto che contiene la configurazione della registrazione dei trend.



Esempio 52. VisuWithTrend

VisuWithTrend è l'oggetto che mostra il trend.

La visualizzazione contiene quattro elementi: uno Trend e tre controlli. Le proprietà del trend sono definite come segue.

Proprietà

Valore

Registrazione delle tendenze

Visualizzazione_Trend1

Mostra cursore


Mostra descrizione comando


Mostra cornice


Selettore intervallo di date

_visu_icon_date_range_selector.png: Trend1DateRangeSelector

Selettore del tempo

_visu_icon_timeselection.png: Trend1TimeSelector

Leggenda

_visu_icon_legend.png: Trend1Legend

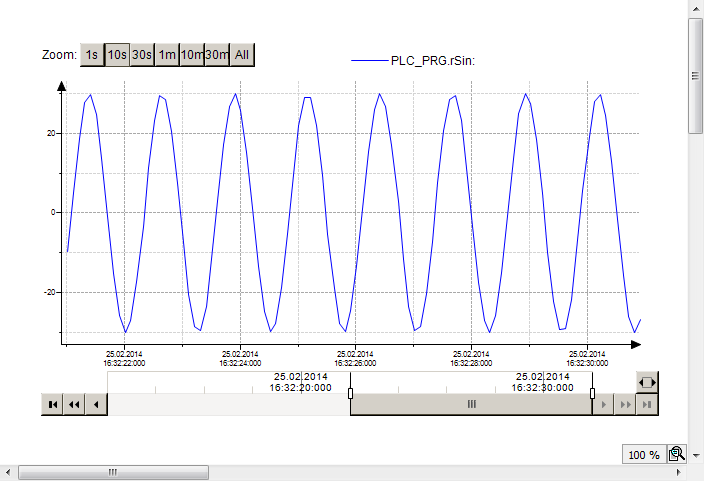

VisuWithTrend in fase di esecuzione
