Guida introduttiva a Traccia

Crea un progetto con il seguente programma PLC_PRG:

                    PROGRAM PLC_PRG
                    VAR
                    iVar : INT;
                    rSin : REAL;
                    rVar : REAL;
                    END_VAR

                    iVar := iVar + 1;
                    iVar := iVar MOD 33;

                    rVar := rVar + 0.1;
                    rSin := 30 * SIN(rVar);

  1. Nella struttura del dispositivo, selezionare l'applicazione e aggiungere una nuova visualizzazione facendo clic Progetto → Aggiungi oggetto → Visualizzazione.

    Si apre l'editor di visualizzazione corrispondente.

  2. Aggiungi il Visualizzazione obiettare all'albero dei dispositivi sottostante Applicazione.

    Viene visualizzata una visualizzazione vuota.

  3. Clic Casella degli strumenti → Controlli speciali.

  4. Trascina il Traccia elemento nell'editor di visualizzazione.

    Le proprietà dell'elemento trend sono visualizzate sul lato destro.

  5. Clicca il _visu_icon_trace.png simbolo nel Traccia proprietà.

    Il Traccia configurazione si apre la finestra di dialogo.

  6. Clic Aggiungi variabile per aggiungere una voce alla vista ad albero della configurazione della traccia e selezionare una variabile di progetto (ad esempio, PLC_PRG.rSin).

  7. Fare clic sul nodo superiore della configurazione di traccia.

    Il gruppo Impostazioni di registrazione è mostrato a destra.

  8. Seleziona il MainTask opzione per il Compito collocamento.

    Suggerimento: il record di traccia e il programma corrispondente devono essere eseguiti nella stessa attività.

  9. Clic ok.

    La configurazione dell'attività viene applicata.

  10. Selezionare l'elemento traccia e fare clic Visualizzazione → Inserisci elementi per controllare la traccia.

    Il Traccia guidata si apre la finestra di dialogo. Per impostazione predefinita, tutti i controlli sono attivati lì.

  11. Clic ok per uscire dalla finestra di dialogo.

    I controlli vengono aggiunti alla visualizzazione e le variabili di controllo vengono dichiarate. Quindi i controlli e l'elemento traccia vengono configurati con le variabili di controllo.

  12. Scarica l'applicazione sul controller e avviala.

Esempio

Esempio 15. Registrare i dati a forma di seno della variabile IEC PLC_PRG.rSin

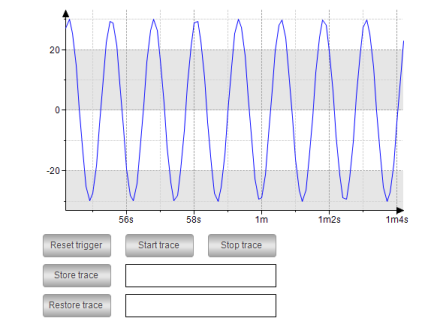

Il PLC_PRG il programma è in esecuzione sul controller. Quando segui le istruzioni "Guida introduttiva", viene visualizzata la seguente interfaccia:


È possibile controllare il record di traccia facendo clic sui pulsanti.
