Acquisizione di eventi di input dell'utente

È possibile catturare gli eventi di input dell'utente nell'applicazione. A tale scopo, è possibile implementare un blocco funzione che viene eseguito al verificarsi di eventi utente.

Avviso

Kann auch veraltet sein Progetto di esempio per l'acquisizione di modifiche variabili tramite input utente

Il progetto di esempio registra le modifiche dei valori delle variabili attivate dall'input dell'utente all'interno della visualizzazione. In questo progetto troverete anche l'implementazione del metodo ValueChanged.

Cattura della scrittura delle variabili

Quando l'utente completa l'inserimento di un valore (in un campo di input), viene chiuso un evento di controllo di modifica. È possibile catturare questo evento nell'applicazione come segue.

Crea un blocco funzione che implementa l'interfaccia VisuElems.IEditBoxInputHandler dalla biblioteca VisuElemBase.
Passare l'istanza al gestore eventi globale VisuElems.Visu_Globals.g_VisuEventManager chiamando il metodo SetEditBoxEventHandler.

Esempio 7. Esempio

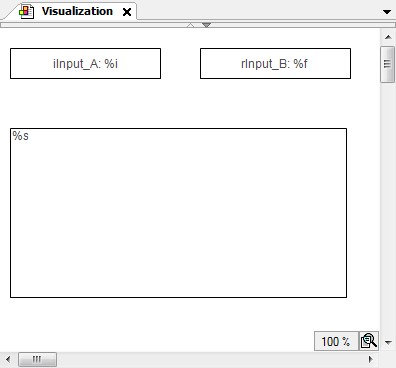

Una visualizzazione ha due campi di input per iInput_A E rInput_B e un elemento di output di testo.

I campi di input sono rettangoli sui quali l'utente è invitato a cliccare per immettere il testo.

L'elemento di output del testo è un rettangolo in cui è visualizzato il contenuto della variabile di testo PLC_PRG.stInfo vengono stampati. La variabile di testo contiene l'ultimo input immesso dall'utente in uno dei campi di input e le informazioni aggiuntive che sono state aggiunte.

Proprietà del rettangolo `iInput_A`
Testi → Testo	`iInput_A: %i`
Variabili di testo → Variabile di testo	`PLC_PRG.iInput_A`
Proprietà del rettangolo `rInput_B`
Testi → Testo	`iInput_B: %i`
Variabili di testo → Variabile di testo	`PLC_PRG.rInput_B`
Proprietà del rettangolo per l'output del testo
Testi → Testo	`%s`
Variabili di testo → Variabile di testo	`PLC_PRG.stInfo`

Implementazione di PLC_PRG

PROGRAM PLC_PRG
VAR_INPUT
    iInput_A:INT;  (* Used in the visualization as user input variable*)
    rInput_B:REAL; (* Used in the visualization as user input variable*)
    stInfo : STRING;  (* Informs about the user input via the edit control field;
                        String gets composed by method 'VariableWritten;
                        Result is displayed in the lower rectangle of the visualization *)
END_VAR
VAR
    inst : POU;
    bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
    bFirst := FALSE;
    VisuElems.Visu_Globals.g_VisuEventManager.SetEditBoxEventHandler(inst);
    (* Call of method VariableWritten *)
END_IF

Implementazione di POU

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IEditBoxInputHandler
(* no further declarations, no implementation code *)

Metodo VariableWritten assegnato a POU

METHOD VariableWritten : BOOL
(* provides some information always when an edit control field is closed in the visualization, that is a variable gets written by user input in one of the upper rectangles *)
VAR_INPUT
    pVar : POINTER TO BYTE;
    varType : VisuElems.Visu_Types;
    iMaxSize : INT;
    pClient : POINTER TO VisuElems.VisuStructClientData;
END_VAR

// String stInfo, which will be displayed in the lower rectangle, is composed here
PLC_PRG.stInfo := 'Variable written; type: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, INT_TO_STRING(varType));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', adr: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(pVar));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype = VisuElems.Visu_ClientType.Targetvisualization,'other visu', 'targetvisu'));

Cattura degli eventi della tastiera

Quando l'utente preme e rilascia il tasto, viene generato un evento tastiera nella visualizzazione. È possibile catturare questo evento nell'applicazione come segue.

Crea un blocco funzione che implementa l'interfaccia VisuElems.IKeyEventHandler dalla biblioteca VisuElemBase.
Passare l'istanza al gestore eventi globale VisuElems.Visu_Globals.g_VisuEventManager chiamando il metodo SetKeyEventHandler.

Esempio 8. Esempio

Una visualizzazione ha un elemento di output di testo. L'elemento di output di testo è un rettangolo in cui è visualizzato il contenuto della variabile di testo. PLC_PRG.stInfo vengono stampati. La variabile di testo contiene informazioni sull'ultimo tasto premuto dall'utente.

Proprietà del rettangolo per l'output del testo
Testi → Testo	`%s`
Variabili di testo → Variabile di testo	`PLC_PRG.stInfo`

Implementazione del programma PLC_PRG

PROGRAM PLC_PRG
VAR_INPUT
    stInfo : STRING;
END_VAR
VAR
    inst : POU;
    bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
    bFirst := FALSE;
    VisuElems.Visu_Globals.g_VisuEventManager.SetKeyEventHandler(inst);
END_IF

Implementazione del blocco funzionale POU

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IKeyEventHandler
(* no further declarations, no implementation code *)

Implementazione del metodo VariableWritten del blocco funzionale POU

/// This method will be called after a key event is released.
/// RETURN:
/// TRUE - When the handler has handled this event and it should not be handled by someone else
/// FALSE - When the event is not handled by this handler
METHOD HandleKeyEvent : BOOL
VAR_INPUT
    /// Event type. The value is true if a key-up event was released.
bKeyUpEvent : BOOL;
    /// Key code
dwKey : DWORD;
    /// Modifier. Possible values:
    /// VISU_KEYMOD_SHIFT : DWORD := 1;
    /// VISU_KEYMOD_ALT : DWORD := 2;
    /// VISU_KEYMOD_CTRL : DWORD := 4;
dwModifiers : DWORD;
    /// Pointer to the client structure were the event was released
    pClient : POINTER TO VisuStructClientData;
END_VAR
VAR
END_VAR

PLC_PRG.stInfo := 'KeyEvent up: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, BOOL_TO_STRING(bKeyUpEvent));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', key: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwKey));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', modifier: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwModifiers));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype =
    VisuElems.Visu_ClientType.Targetvisualization,'other visu', 'targetvisu'));

Registrazione delle modifiche del valore delle variabili attivate da eventi di input

Tutti gli elementi di visualizzazione che modificano il valore di una variabile tramite input utente chiamano l'interfaccia IValueChangedListener Con questa interfaccia è possibile registrare le modifiche dei valori e poi elaborarle a livello di programmazione.

Avviso

Kann auch veraltet sein Progetto di esempio per l'acquisizione di modifiche variabili tramite input utente

Implementare un blocco funzionale (esempio: POU ) che implementa l'interfaccia IValueChangedListener.
FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IValueChangedListener
Nell'albero dei dispositivi, il Valore modificato il metodo viene inserito sotto il blocco funzione.
In un programma (esempio: PLC_PRG), implementare il codice IEC che registra l'interfaccia.
VisuElems.g_itfValueChangedListenerManager.AddValueChangedListener(itfValueChangedListener)
PLC_PRG ottiene tutte le variazioni di valore tramite il Valore modificato metodo.
Ora è possibile registrare ed elaborare le modifiche dei valori.

Cattura di input su elementi con opzioni di input

Quando un utente fa clic su un elemento che reagisce all'input (ad esempio, un rettangolo con una configurazione di input), viene generato un evento. È possibile catturare questo evento nell'applicazione come segue.

Crea un blocco funzione che implementa l'interfaccia VisuElems.IInputOnElementEventHandler dalla biblioteca VisuElemBase.
Passare l'istanza al gestore eventi globale VisuElems.Visu_Globals.g_VisuEventManager chiamando il metodo SetInputOnElementEventHandler.

Esempio 9. Esempio

Una visualizzazione presenta un rettangolo che reagisce all'input. Ad esempio, l'attivazione/disattivazione di una variabile è stata configurata con OnMouseDown Quando l'elemento viene cliccato con un mouse o un input touch, si verifica un evento HandleInputOnElementEvent è sollevato.

Implementazione della funzione VisuInit

FUNCTION VisuInit : BOOL
// Set the input on element event handler
VisuElems.VisuElemBase.g_VisuEventManager.SetInputOnElementEventHandler(PLC_PRG.evInputOnElementEventHandler);

Implementazione del blocco funzionale POU

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.VisuElemBase.IInputOnElementEventHandler
(* no further declarations, no implementation code *)

Implementazione del metodo HandleInputOnElementEvent del blocco funzionale POU

(* This method will be called when an input on a visualization element was executed.
RETURN:
TRUE - When the handler has handled this event and it should not be handled by someone else
FALSE - When the event is not handled by this handler*)

METHOD HandleInputOnElementEvent : BOOL
    VAR_INPUT
    event    : VisuElems.VisuStructInputOnElementEvent;
END_VAR
IF event.eType = VisuElems.VisuEnumInputOnElementType.MouseDown THEN
    SysProcessExecuteCommand('python D:\Beep.py', 0);
END_IF

(*
Content Beep.py:

import winsound
freq=500
duration=200
winsound.Beep(freq,duration)
*)
