Comando: Moltiplica elemento Visu

Simbolo:

Funzione: Il comando apre il Moltiplica l'elemento Visu dialog, che contiene una configurazione derivata dall'elemento template e la dichiarazione dell'array. È possibile riorganizzare gli elementi qui, nonché la loro quantità e l'accesso all'indice ai dati dell'array. Quando si esce dalla finestra di dialogo, viene creato un campo di elementi simili dall'elemento del modello. Nelle proprietà dei nuovi elementi, le variabili array sono ora configurate con indici array precisi. Questi nuovi elementi sono quelli in cui è stata configurata una variabile matrice con segnaposto di accesso all'indice nel modello.

Chiamata: Visualizzazione menù; menù contestuale

Requisiti: La visualizzazione è attiva ed è selezionato un elemento del modello configurato.

Finestra di dialogo: Moltiplica elemento visivo

Tabella 99. Scheda: Impostazioni di base

Numero totale di elementi	Il numero totale è determinato dall'intervallo dell'indice dei segnaposto, inclusa l'impostazione su Impostazioni avanzate scheda. La disposizione degli elementi può essere unidimensionale (come colonna o riga) o bidimensionale (come campo tabella).
Orizzontale	Numero di elementi per riga Predefinito: numero di componenti dell'array (intervallo di indici) del segnaposto $FIRSTDIM$ Esempio per matrice: `axLampIsOn: ARRAY[0..4] OF BOOL;` = `5`
Verticale	Numero di righe richieste per il layout di tutti gli elementi . Predefinito Quando si utilizza il segnaposto di accesso all'indice $FIRSTDIM$ : Se l'intervallo dell'indice del segnaposto è inferiore a cinque, il layout degli elementi è orizzontale. Se l'intervallo dell'indice è maggiore di cinque, la disposizione degli elementi è quadratica quando possibile. Quando si utilizzano segnaposto di accesso all'indice $FIRSTDIM$ e $SECONDDIM$ : Il numero di elementi orizzontali è uguale al numero di intervalli di indici specificati dal segnaposto $FIRSTDIM$ . Il numero di elementi verticali è uguale al numero di intervalli di indici specificati dal segnaposto $SECONDDIM$ .
Compensazione tra gli elementi	Distanza tra i nuovi elementi; influenza le posizioni dei nuovi elementi 0: Le cornici degli elementi si sovrappongono di un pixel. 1: Gli elementi si toccano. <n>: Tra gli elementi è visibile una distanza di n-1 pixel.
Orizzontale	Distanza tra gli elementi all'interno di una riga (in pixel) Esempio: `2` per una distanza di un pixel
Verticale	Distanza tra gli elementi all'interno delle colonne (in pixel) Esempio per una distanza di tre pixel: `4`
Disposizione degli elementi	Origine da cui vengono posizionati e disposti i nuovi elementi . Se Verticale o Orizzontale <> 1 Da in alto a sinistra Da in alto a destra Dal basso a sinistra Dal basso a destra . Se Orizzontale o Verticale = 1 Dall'alto Dal basso
Orientamento	Determina la disposizione degli elementi nel campo (riga per riga o colonna per colonna) Linea per linea Colonna per colonna

Anteprima	Visualizza il layout impostato e l'orientamento degli elementi come una freccia

Tabella 100. Scheda: Impostazioni avanzate

Accesso all'array

Sulla base dell'elemento template, per ogni nuovo elemento viene calcolato l'indice preciso per l'accesso alla variabile array. Il calcolo si basa sui limiti dell'indice dell'array come specificato nella dichiarazione dell'array. Anche qui vengono prese in considerazione le impostazioni.

1a dimensione

Linea guida per il calcolo dell'indice della prima dimensione che sostituisce $FIRSTDIM$

Il primo nuovo elemento ottiene il valore specificato di seguito in Inizia l'indice nella prima dimensione. Gli altri elementi ottengono ciascuno un indice incrementato di Incremento finché non viene calcolato un indice per tutti gli elementi.

. Esempio (preimpostato)

Inizia l'indice: 1
Incremento: 1

2a dimensione

Linea guida per il calcolo dell'indice della seconda dimensione che sostituisce $SECONDDIM$

Il primo nuovo elemento ottiene il valore specificato di seguito in Inizia l'indice nella seconda dimensione. Gli altri elementi ottengono ciascuno un indice incrementato di Incremento.

. Esempio

Inizia l'indice: 1
Incremento: 1

Innanzitutto, viene verificato se gli indici calcolati si trovano nell'intervallo di indici della variabile array. In tal caso, gli elementi che corrispondono all'elemento del modello vengono creati e organizzati come un campo (riga, colonna o tabella). Gli indici segnaposto vengono sostituiti dagli indici calcolati.

Esempio 47. Esempio

Dichiarazione di variabili array

VAR
asTexts_Example: ARRAY[1..2,1..2] OF STRING :=
        [
                '1A Text', '2A Text',
                '1B Text', '2B Text'
        ];
        asToolTips_Example: ARRAY[1..2,1..2] OF STRING :=
        [
                '1A Tooltip', '2A Tooltip',
                '1B Tooltip', '2B Tooltip'
        ];

        axUserInput_Example: ARRAY[1..2,1..2] OF BOOL;
END_VAR

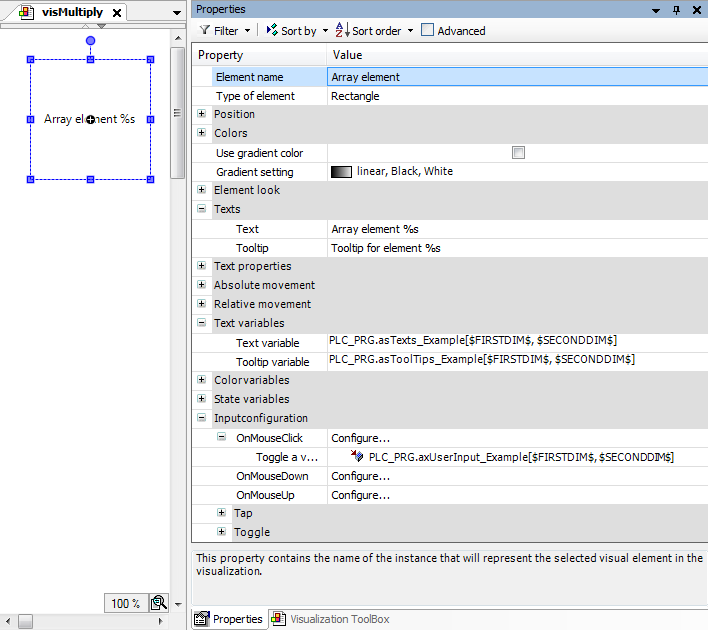

Visualizzazione con elemento template e relativa configurazione delle proprietà

Tabella 101. Finestra di dialogo: Moltiplica elemento visivo

Tab Impostazioni di base
Numero totale di elementi
Orizzontale	`2`
Verticale	`2`

Compensazione tra gli elementi
Orizzontale	`2`
Verticale	`2`

Disposizione degli elementi	Da in alto a sinistra
Orientamento	Linea per linea

Impostazioni estese Tab
Accesso all'array
1a dimensione
Inizia l'indice	`1`
Incremento	`1`
2a dimensione
Inizia l'indice	`1`
Incremento	`1`

Visualizzazione in fase di esecuzione:
