Licenza
Oltre al generale metriche del software concesso in licenza, sono definite metriche aggiuntive per CODESYS Visualization Aggiungi su. Queste metriche vengono controllate durante il download.
Importante
IL CODESYS Visualization le metriche vengono calcolate durante la compilazione e il valore corrente viene visualizzato nell'editor solo successivamente.
I valori determinati si riferiscono ad un'applicazione. Quando esistono più applicazioni, i valori delle singole applicazioni vengono sommati.
Calcolo delle metriche del software
Suggerimento: seleziona prima il tuo dispositivo e fai clic su Modifica oggetto comando. Nell'editor del dispositivo, seleziona il Metriche del software per la determinazione della licenza scheda. Qui vengono visualizzate le metriche attuali del software in modo quantitativo. Le metriche del CODESYS Visualization i componenti aggiuntivi sono descritti anche qui.
Metriche del software | |
|---|---|
| Valore della metrica in numero di tag di visualizzazione Il numero di tag di visualizzazione è la somma dei tag in tutte le applicazioni. Il numero di tag di un'applicazione è la somma dei tag di tutti gli oggetti di visualizzazione. Il numero di variabili IEC e il numero di elementi di visualizzazione vengono sommati per ciascun oggetto di visualizzazione. L'elemento di visualizzazione tiene conto anche della tipologia, che viene ponderata con un certo numero di tag. La tabella seguente mostra cosa viene conteggiato con il numero di tag. |
Tag nella visualizzazione | Numero di tag |
|---|---|
Variabile | Per una variabile scalare ( Nel caso di un array, viene conteggiato ogni indice. Nel caso delle strutture. Viene conteggiata ogni variabile nella struttura. Una variabile viene conteggiata una sola volta, anche se viene utilizzata frequentemente in visualizzazioni diverse. Le variabili di visualizzazione locale e le variabili nella configurazione dei tasti di scelta rapida non vengono conteggiate. |
Tendenza, Traccia, Istogramma, Grafico cartesiano XY | Per ogni curva vengono contati 100 tag. |
Tavolo | Per ogni cella viene conteggiato 1 tag. Vengono prese in considerazione tutte le colonne e solo le righe visibili. (numero di tag = numero di colonne x celle visibili) Le celle di una colonna modello vengono contate due volte. (Usa il modello opzione). |
Casella combinata, Array | Per il Variabile e per Matrice di dati proprietà, viene conteggiato 1 tag. Inoltre, viene conteggiato un tag per ogni colonna dell'array. |
Tabella degli allarmi, Striscione di allarme | Viene conteggiato un tag per ogni cella. Vengono prese in considerazione tutte le colonne e solo le righe visibili. |
Telaio | I frame vengono generalmente utilizzati con un'interfaccia. Se un frame viene utilizzato con istanze diverse, vengono conteggiate le variabili delle istanze utilizzate dal frame. Le costanti vengono conteggiate come variabili quando vengono passate alle variabili di interfaccia. |
Dialoghi | Tutte le finestre di dialogo aperte da un'azione di input vengono conteggiate come un riferimento al fotogramma. Le finestre di dialogo di sistema vengono conteggiate con il seguente numero di tag:
|
Controlli nativi | Vengono contate tutte le variabili scalari. |
Controlli HTML5 | Vengono contate tutte le variabili scalari. Le costanti configurate vengono conteggiate come variabili (colori, caratteri, ...) Se il tipo della variabile è Equazione 1. |
Visualizza le metriche del software (licenza di visualizzazione) come testo

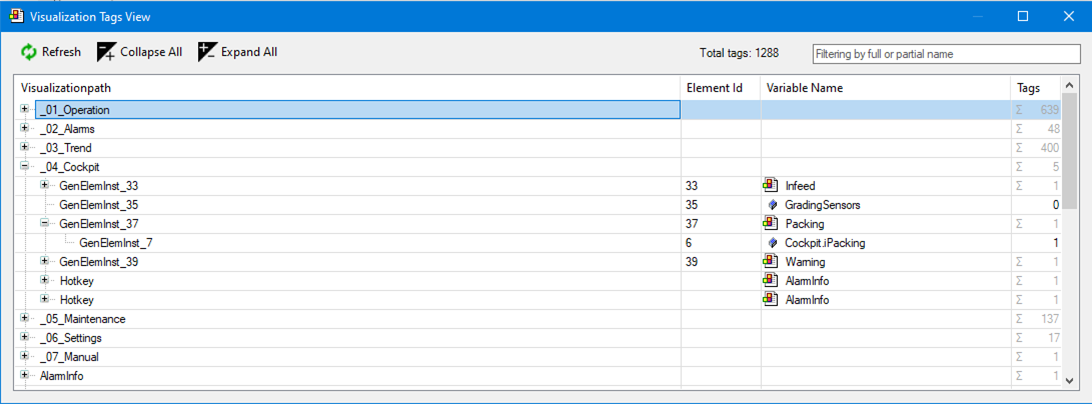

IL Visualizzazione tag di visualizzazione La finestra di dialogo fornisce informazioni dettagliate sulle variabili utilizzate per la visualizzazione nel progetto, sul numero determinato di tag e sulla posizione di chiamata come percorso di visualizzazione. Questi sono stati utilizzati per il Numero di tag di visualizzazione metrica del software in base alla tua applicazione.
Visualizzazione tag di visualizzazione
Fornisce una panoramica dettagliata dei tag conteggiati
Elenca le variabili (tag) utilizzate in una visualizzazione specifica
Visualizza la posizione della chiamata come percorso di visualizzazione
Per ulteriori informazioni, vedere: Visualizzazione tag di visualizzazione
Funzione filtro
I tag di visualizzazione vengono visualizzati con il file Filtraggio per nome completo o parziale la funzione filtro ti supporta con le seguenti attività e domande:
Dove si trova un oggetto di visualizzazione (modello)?

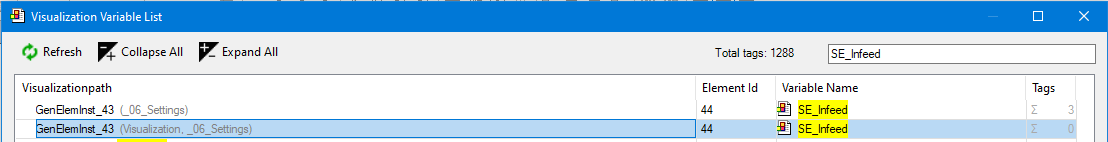

Esempio 2. EsempioFiltraggio in base alle posizioni delle chiamate dell'oggetto di visualizzazione
IL
SE_Infeedla visualizzazione è utilizzata in_06_Settingsvisualizzazione. E il_06_Settingsla visualizzazione è chiamata inVisualizationvisualizzazione.
Dove si trova un tag (variabile)?

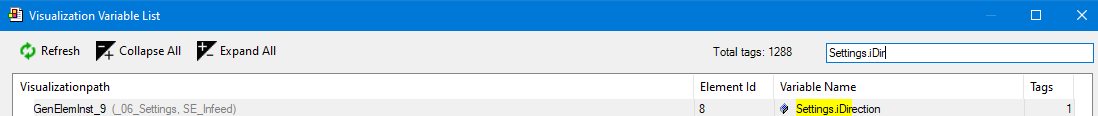

Esempio 3. EsempioFiltraggio in base alle posizioni delle chiamate di un tag (variabile)
IL
Settings.iDirectionil tag (variabile) viene utilizzato nel fileSE_Infeedvisualizzazione.
