Elementi del diagramma di classe

Gli elementi del diagramma di classe sono disponibili in Cassetta degli attrezzi Visualizza. Questa vista si apre quando si apre a Diagramma di classe oggetto nell'editor.


Classe (POU)


Interfaccia


DUT (Data Unit Type)


Elenco delle variabili globali


Nota


Dichiarazione variabile


Proprietà


Metodo


Azione


Composizione (VAR)


Associazione (POINTER TO)


Realizzazione (IMPLEMENTS)


generalizzazione (EXTENDS)

Oggetti dalle biblioteche

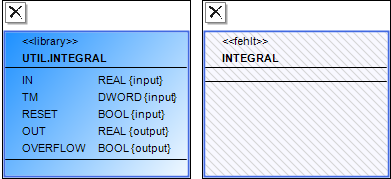

Gli oggetti di una libreria sono identificati nell'elemento con <<library>>. Se questa libreria non è integrata nell'applicazione, gli elementi vengono ombreggiati in bianco e identificati con <<missing>>.
