Elemento: fork/join
Il fork è uno pseudo stato per dividere le transizioni all'elaborazione pseudo-parallela in stati ortogonali. Tutte le transizioni che hanno origine da un fork sono transizioni di completamento che devono terminare in uno stato ortogonale in diverse regioni di uno stato composito. Queste transizioni non hanno una condizione e commutano quando le condizioni di guardia delle transizioni in ingresso sono soddisfatte.
Proprietà
Proprietà | Descrizione |
|---|---|
Identificatore | Nome univoco per l'elemento selezionato. Non è visualizzato nel diagramma di stato. |
Direzione verticale |
|
Input dell'utente
Azione | Descrizione |
|---|---|
| Viene inserito un fork con una transizione di completamento. |
| La lunghezza dell'elemento a forcella viene modificata. |
Esempio

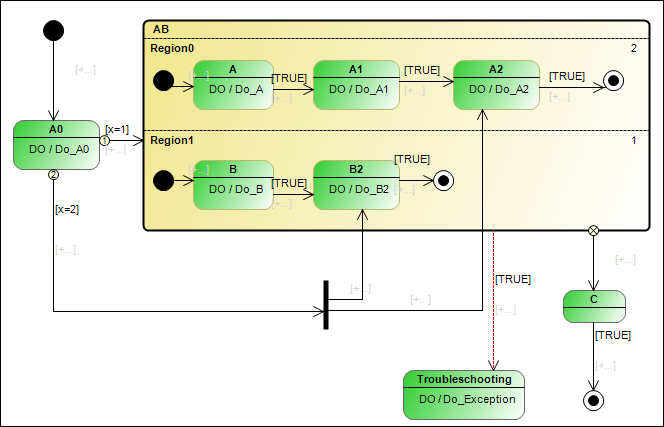

Forcella con transizioni in uscita che terminano in stati ortogonali:
